Автоматическая работа и особенности вакуумной сушилки Rota Cone

Просмотры:1     Автор:Pедактор сайта     Время публикации: 2023-12-28      Происхождение:Работает


Двухконусная вакуумная сушилка: введение


двухконусная вакуумная сушилка (также называемая вакуумной сушилкой с конусом Rota) изготавливается по индивидуальному заказу в соответствии с требованиями заказчика к материалам.Вся система включает в себя систему нагрева горячей воды, водяной насос, основной блок сушки, шкаф управления, теплообменное устройство для рекуперации конденсата, вакуумный насос, систему охлаждения материала и т. д. Поскольку высушенный материал представляет собой взвешенную жидкость, а жидкость представляет собой растворитель, он подпадает под категорию легковоспламеняющихся и взрывоопасных материалов.Следовательно, все оборудование взрывозащищено, включая взрывозащищенные электронагревательные трубки, взрывозащищенный водяной насос, взрывозащищенный главный двигатель, взрывозащищенный вакуумный насос, взрывозащищенный шкаф управления, взрывозащищенный электромагнитный регулирующий клапан, взрывозащищенные датчики температуры и многое другое.Трубопровод оборудован системой сброса давления для обеспечения безопасности работы оборудования.

IMG_20230731_150836

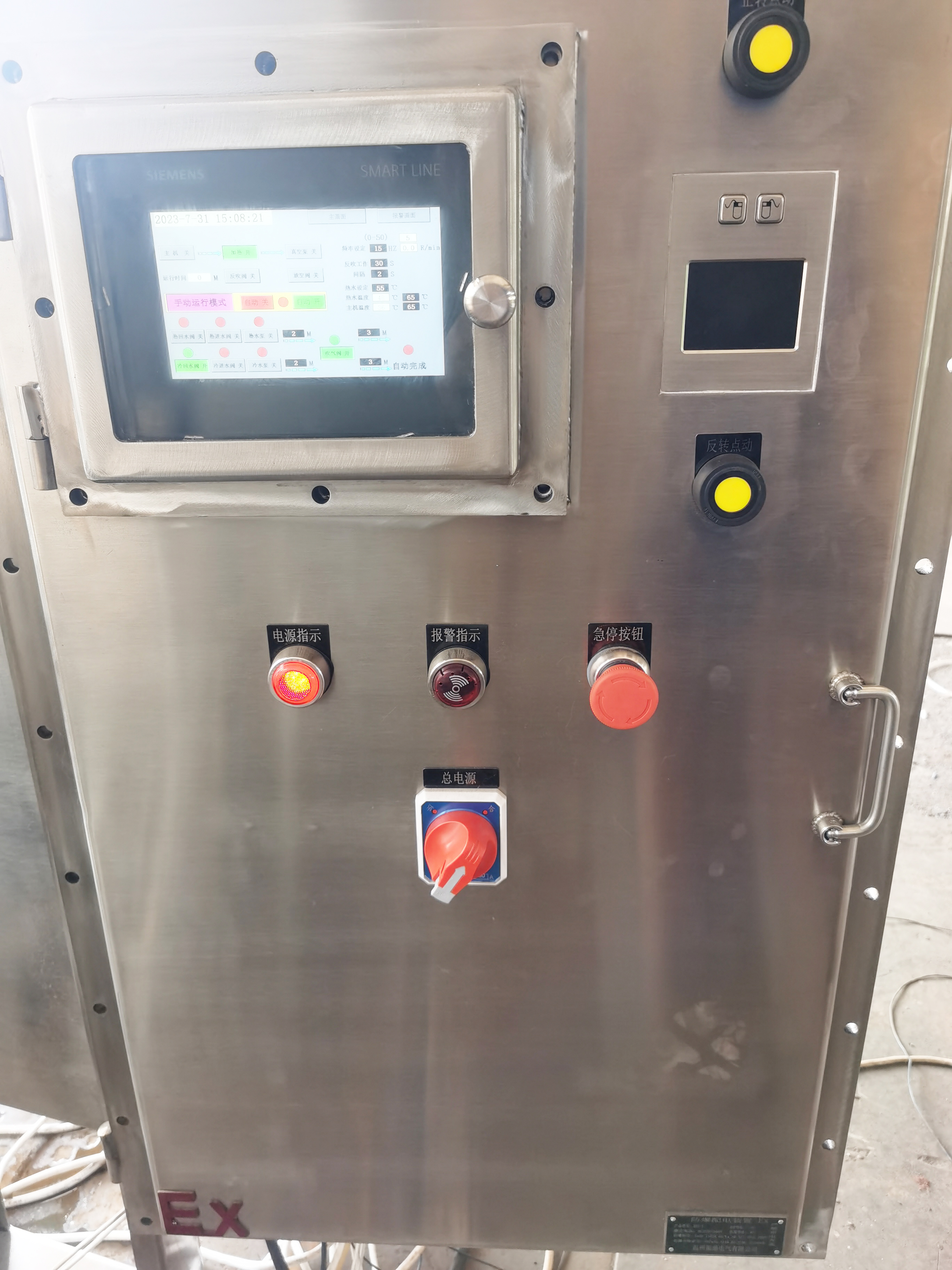

Взрывозащищенный контроль

взрывозащищенный электромагнитный регулирующий клапан

Взрывозащищенный электромагнитный регулирующий клапан

IMG_20230731_160120

Взрывозащищенный вакуумный насос



Основные характеристики двухконусной вакуумной сушилки



Метод нагрева


Электрическая система подогрева воды.


Сушка материала


Жидкость;Впускная крышка сушильной машины оснащена положительным концевым клапаном, напрямую соединенным с трубопроводом для жидкости.


Компонент испарения


Растворитель.


Восстановление растворителя


Система рекуперации конденсата растворителя, бак для растворителя с изоляцией от охлаждающей воды и установленный датчик уровня жидкости.


Вакуумная система


Водокольцевая вакуумная система.


Метод охлаждения материала


Водяное охлаждение рубашки и азотное охлаждение.После сушки в рубашку автоматически подается сжатый воздух, чтобы слить горячую воду из рубашки основного блока в бак горячей воды.Затем автоматически подается охлаждающая вода для охлаждения материала до комнатной температуры.Между тем, под вакуумом в отсек материала можно ввести азот для охлаждения.Охлаждение рубашкой воды и охлаждение азотом происходят одновременно, что значительно сокращает время охлаждения материала.После охлаждения сжатый воздух автоматически подается в рубашку основного блока для слива охлаждающей воды в резервуар холодной воды для подготовки к следующему этапу сушки.


После этапа автоматической сушки


сушильный барабан вакуумной сушилки с вращающимся конусом серии SZG перестает вращаться, вакуумный насос перестает работать, внутренний вакуум основного блока автоматически сбрасывается, и он переходит в фазу подготовки к разгрузке.



Настройка автоматического режима работы ротационной конусной вакуумной сушилки


Помимо ручного управления рабочим состоянием, эта двухконусная вакуумная сушилка SZG может реализовать автоматический режим работы с помощью кнопки запуска.Режим настройки следующий:


1. Настройка температуры горячей воды.


Установите температуру горячей воды, диапазон настройки: 50-100 градусов, и включите кнопку нагрева, чтобы нагреть.Например, установите температуру 80 градусов.


2. Настройка скорости вращения хоста


Скорость вращения хоста контролируется преобразователем частоты, поэтому просто установите частоту.Диапазон настроек составляет 15–50 Гц, а общая настройка — 30 Гц.


3. Настройка времени сушки.


Время сушки основано на повторных испытаниях времени сушки материала двухконусной вакуумной сушилкой с одинаковым весом загрузки, температурой сушки, степенью вакуума и другими фиксированными параметрами.Например, установите 120 минут.


4. Время работы сжатого воздуха


Настройка рабочего времени сжатого воздуха предназначена для установки времени, в течение которого сжатый воздух будет удалять горячую воду из главной рубашки двухконусной вакуумной сушилки.Обычно оно составляет 3 минуты.


5. Время охлаждения материала


Время охлаждения материала основано на нескольких испытаниях двухконусной вакуумной сушилки с одинаковым весом загрузки, температурой сушки и другими фиксированными параметрами.Например, установите его на 30 минут.


6. Время работы сжатого воздуха


Настройка рабочего времени сжатого воздуха предназначена для установки времени, в течение которого сжатый воздух будет выпускать холодную воду в рубашке главного узла двухконусной вакуумной сушилки.Обычно оно составляет 3 минуты.


Автоматическая работа ротационной конусной вакуумной сушилки Видео




Двухконусная вакуумная сушильная машина работает автоматически.


1. После нажатия кнопки автоматического управления вакуумной сушильной машиной с конусом Rota электромагнитный клапан горячей воды открывает трубопровод горячей воды и в то же время включает насос горячей воды для подачи горячей воды в рубашку цилиндра сушилки.В это время уже вращается главный цилиндр и работает вакуумная система.

2. Когда температура воды в вакуумном сушильном оборудовании достигает 80 градусов, после работы в течение 120 минут насос горячей воды оборудования останавливается, а электромагнитный клапан трубопровода горячей воды закрывает трубопровод горячей воды.

3. Электромагнитный клапан сжатого воздуха автоматически открывается и подает сжатый воздух в рубашку главного цилиндра машины.Сжатый воздух выпустит горячую воду в рубашку сушильного цилиндра.После работы в течение 3 минут электромагнитный клапан сжатого воздуха закрывается.

4. Электромагнитный клапан охлаждающего трубопровода автоматически открывается, одновременно автоматически открывается насос холодной воды, и охлаждающая вода впрыскивается в рубашку сушильного цилиндра для охлаждения материала.В это время вакуумная система и вращение хоста продолжают работать.Через 30 минут работы процесс охлаждения прекращается.

5. Электромагнитный клапан сжатого воздуха автоматически открывается и подает сжатый воздух в рубашку главного цилиндра машины.Сжатый воздух выпустит холодную воду в рубашку сушильного цилиндра.После работы в течение 3 минут электромагнитный клапан сжатого воздуха закрывается.

6. В это время автоматический процесс завершается, главный цилиндр перестает вращаться, вакуумный насос перестает работать, а вакуумный электромагнитный клапан открывается, автоматически сбрасывая вакуум во всей системе.

7. Вручную переведите сушильный барабан в самую нижнюю точку для разгрузки.
