Лабораторная распылительная сушилка

Hywell Machinery специализируется как на стандартных, так и на индивидуальных лабораторных распылительных сушилках.Лабораторная распылительная сушилка предназначена для мелкосерийного производства, а также для научно-исследовательских работ и широко используется компаниями и университетами.Все распылительные сушилки Hywell lab доступны в качестве стандартных установок.Кроме того, распылительные сушилки лабораторного масштаба могут быть спроектированы на основе модульной концепции с рядом дополнительных элементов.Таким образом, каждая отдельная установка может быть спроектирована по индивидуальному заказу в соответствии с индивидуальными требованиями наших клиентов.Лабораторные распылительные сушилки доступны во многих гибких конфигурациях, что позволяет моделировать технологические процессы более крупных распылительных сушилок промышленного размера.
  • LPG

  • HYWELL

  • 8419399090

  • SUS304/SUS316L/титан

  • Пищевая/Фармацевтическая/Химическая

  • Да

штат:
Количество:

Лабораторная распылительная сушилка Введение

Лабораторная распылительная сушилка — это метод производства сухого порошка непосредственно из раствора или суспензии.  В ходе непрерывного процесса жидкое сырье рассеивается в виде тумана из мелких капель в потоке горячего сушильного газа внутри цилиндрической сушильной камеры.  В водных процессах сушильным газом обычно является воздух.  Поскольку кинетика сушки очень быстрая, материалы высыхают за доли секунды, что делает процесс пригодным для термочувствительных материалов, таких как пищевые продукты, экстракты и другие органические вещества.

Лабораторная распылительная сушилка представляет собой разновидность атмосферной сушилки непрерывного действия.Используйте пневматическое или электрическое устройство распыления, чтобы получить жидкое высокоскоростное центробежное распыление в виде капель тумана, привести эти капли тумана в контакт с горячим воздухом в сушильной камере и мгновенно высушить.Эту лабораторную распылительную сушилку часто называют лабораторной высокоскоростной центробежной распылительной сушилкой, высокоскоростной центробежной распылительной сушилкой, лабораторной распылительной сушилкой.

Некоторые специальные материалы необходимо снова высушить с помощью лабораторная сушилка с псевдоожиженным слоем или Лабораторный горячий воздух, попробуйn от партии к партии, чтобы снизить конечную влажность.

Если жидкость густая и ее невозможно перекачать, можно использовать жидкости с высоким содержанием сахара или термочувствительные жидкости.Вы можете использовать продукцию компании Hywell.  Высокоэффективная вакуумная сушилка или вакуумная полочная сушилка.

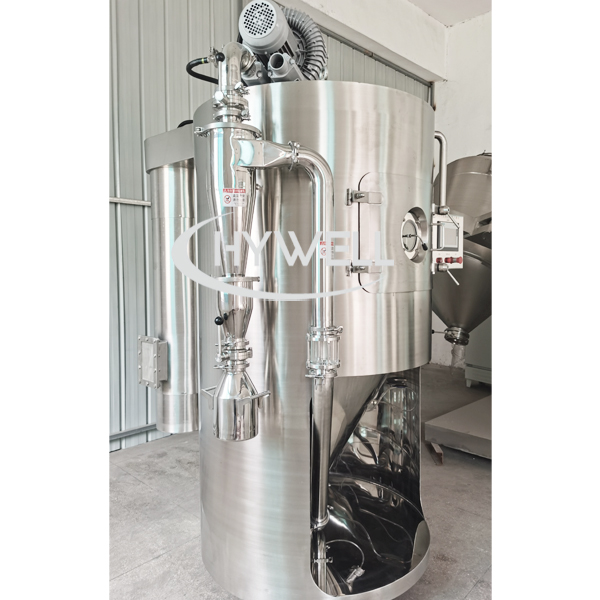

Распылительная сушилка лабораторного масштаба

Распылительная сушилка лабораторного масштаба

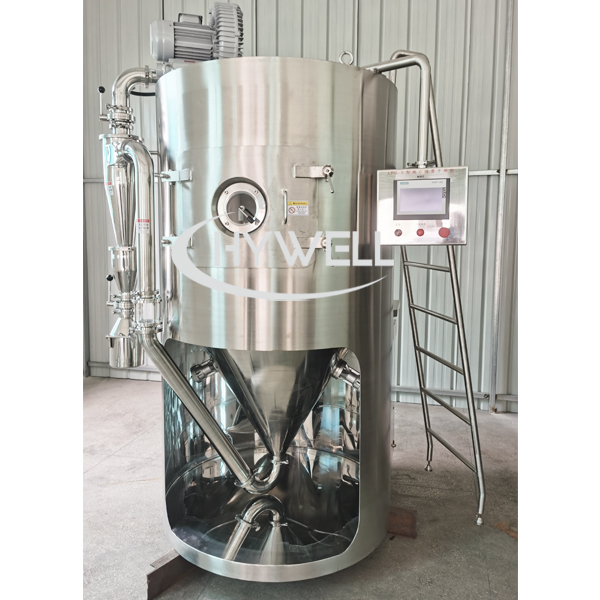

Лабораторная распылительная сушилка

Лабораторная распылительная сушилка

Лабораторная распылительная сушильная машина

Лабораторная распылительная сушильная машина


Видео о лабораторной распылительной сушилке с циклонной коллекцией



Лабораторная распылительная сушилка с циклоном + видео о сборе тканевых мешков


Описание лабораторной распылительной сушилки

Горячий воздух поступает в сушильную камеру в форме спирали и равномерно после фильтрации и нагрева поступает в воздухораспределитель в верхней части лабораторной распылительной сушилки.Проходя через высокоскоростной центробежный распылитель в верхней части башни лабораторной распылительной сушилки, жидкий материал вращается и распыляется на чрезвычайно мелкие шарики жидкого тумана.Благодаря очень короткому времени контакта с чистым тепловым воздухом материалы могут быть высушены до конечного продукта за считанные секунды.Конечные продукты будут непрерывно выгружаться снизу сушильной башни или из циклонов небольшой распылительной сушилки.Отходящие газы будут выбрасываться из воздуходувки.Компания Hywell разработает рукавный фильтр для сбора материалов, обеспечивающий сохранение материалов на 99,9%, если некоторые материалы являются специальными материалами.поскольку в лабораторных распылительных сушилках часто для сбора порошка просто используют циклон, степень восстановления которого составляет 93-95%.

Лабораторная высокоскоростная центробежная распылительная сушилка серии LPG состоит из системы перекачки жидкости, системы воздушного фильтра и системы нагрева, распыления жидкости, сушильной башни, системы выпуска воздуха и сбора материала, системы управления и т. д. Каждая система имеет характеристики, указанные ниже:

1. Система фильтрации воздуха и система отопления лабораторной распылительной сушилки.

 Прежде чем свежий воздух попадет в обогреватель, он должен сначала пройти через фильтр предварительной и последующей очистки, а затем поступить в обогреватель для нагрева.По способу нагрева – это электронагреватели.Чтобы гарантировать, что сушильная среда поступает в сушильную камеру с высокой чистотой, нагретый воздух должен проходить через фильтр перед попаданием в сушильную камеру лабораторных распылительных сушилок.

2. Система перекачки жидкости лабораторных распылительных сушилок.

Система подачи жидкости состоит из резервуара для жидкости, насоса и т. д., обеспечивающих плавную подачу жидкости в распылитель.

3. Система распыления лабораторной распылительной сушилки.

Система распыления состоит из высокоскоростного центробежного распылителя с инвертором и т. д.

Порошок из высокоскоростного центробежного распылителя имеет размер 40-120 микрон.

4. Система сушильной башни лабораторной распылительной сушилки.

Сушильная камера лабораторной распылительной сушилки состоит из спирального корпуса, распределителя горячего воздуха, главной башни и соответствующих фитингов.

Спиральная оболочка и распределитель горячего воздуха: спиральная оболочка и распределитель горячего воздуха в верхней части башни могут регулировать угол вращения воздушного потока в соответствии с конкретными условиями, чтобы эффективно направлять воздушный поток внутри башни и избегать прилипания материала к стене.посередине — положение для установки распылителя.

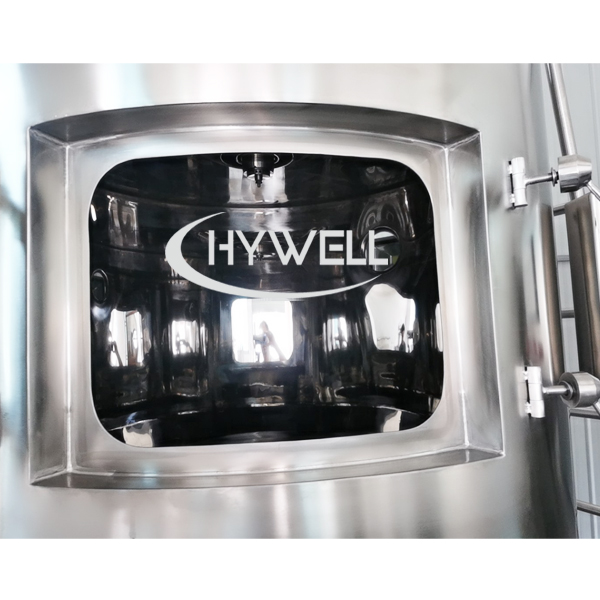

Сушильная башня лабораторных распылительных сушильных машин: Внутренняя стенка лабораторных распылительных сушильных машин представляет собой зеркальный лист SUS, сваренный дуговой сваркой.Изоляционный слой – минеральная вата.

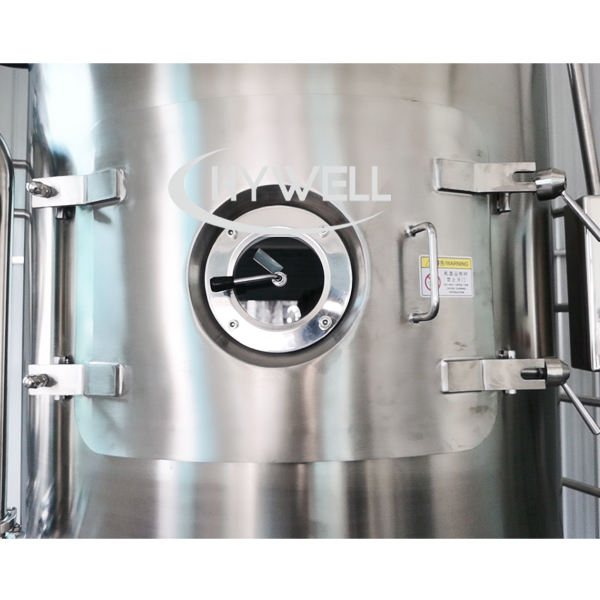

В середине башни есть люк, через который удобно чистить и обслуживать башню.Для перекрестного интерфейса корпуса башни колено трубы имеет дугообразную конструкцию, уменьшающую мертвый угол;герметичного типа.

Основная башня лабораторной распылительной сушилки оснащена пневматическим молотом, управляемым импульсом, и своевременно ударяет по основной сушильной башне, чтобы избежать прилипания пыли к стене.

5. Система выпуска воздуха и сбора продукта лабораторной распылительной сушилки.

Системы сбора материала распылительной сушилки лабораторного масштаба бывают нескольких типов.Такие как циклон, циклон + рукавный фильтр.Метод зависит от самого свойства материала.Для системы фильтрации вытяжного воздуха у нас есть фильтр по запросу.

6. Система управления лабораторной распылительной сушилкой.

HMI+PLC, каждый параметр может отображаться на сенсорном экране лабораторного оборудования для распылительной сушки.Каждый параметр можно легко контролировать и записывать.но он также может использовать кнопки для уменьшения инвестиций клиентов.


Технические характеристики лабораторной распылительной сушилки

Модель

СУГ-5

Максимальная влажность   испарение (кг)

5

Диапазон температур входящего воздуха (°C)

100-280

Диапазон температур вытяжного воздуха (°C)

60-130

Время сушки (с)

1,0 ~ 1,5

Тип распыления

Роторные распылители

Скорость распылителя (об/мин)

24000~30000

Диск распылителя (мм)

50

Способ нагрева

Электричество

Диаметр сушильной камеры

1000

Степень восстановления высушенного порошка (%)

≥95


Справочный размер машины (м)

1,5х1,1х2,2

Эталонный вес машины (кг)

700

1. Компания Hywell Machinery оставляет за собой право на проектирование без предварительного уведомления.

2. Все характеристики лабораторной распылительной сушилки максимально точны.   разумно возможны, но они не являются обязательными.


Лабораторная распылительная сушилка

Лабораторная распылительная сушилка

Распылительная сушилка лабораторного масштаба

Распылительная сушилка лабораторного масштаба

Лабораторная распылительная сушильная машина

Лабораторная распылительная сушильная машина


Применение лабораторной распылительной сушилки

1.    Лабораторная распылительная сушилка для химической промышленности

Фторид натрия, фторид калия, основные красители и пигменты, промежуточные красители, комплексные удобрения, формальдегид, кремниевая кислота, катализаторы, сернокислотные агенты, аминокислоты, белый углерод и т. д.

2.  Лабораторная распылительная сушилка  для пластиковой смолы

АБ, АБС эмульсия, карбамидоформальдегидная смола, фенольная смола, клеевая (карбамидная) формальдегидная смола, полиэтилен, поливинилхлорид и др.

3.   Лабораторные распылительные сушилки для пищевой промышленности

Сухое молоко с высоким содержанием жира, глютен, сухое молоко какао, сухой заменитель молока, порошок охотничьей крови, яичный белок (желтый) и т. д.

4.   Лабораторная распылительная сушилка для продуктов питания и растений

Овес, куриный сок, кофе, растворимый чай, приправы к мясу, белок, соевые бобы, арахисовый белок и т. д.

5.   Лабораторные распылительные сушилки для сахара

Кукурузный настой, кукурузный крахмал, глюкоза, пектин, мальтоза, сорбат калия и др.

6.   Лабораторная распылительная сушилка для керамики

Глинозем, плиточные материалы, магнезия, тальк и т.д.


Базовая установка лабораторной распылительной сушилки

Базовая установка лабораторной распылительной сушилки

•      Резервуар для жидкой подачи

•      Жидкостный насос

•      Центробежный распылитель

•      Впускной фильтр воздуха

•      Электрический обогреватель

•      Сушильная камера

•      Циклон

•      Контейнер для порошка

•      Воздушная труба

•      Вытяжной вентилятор

•      Панель управления с ПЛК, сенсорным экраном, кабелями, проводкой и функцией регистрации данных.

•      Опорная конструкция с лестницами, платформами и перилами – все из нержавеющей стали.



Метод нагрева лабораторной распылительной сушилки

Для метода нагрева лабораторной распылительной сушильной машины в качестве источника тепла можно использовать только электричество.


Блок регенерации порошка лабораторной распылительной сушилки

Метод сбора материалов в лабораторной распылительной сушилке обычно представляет собой одноступенчатый циклон для приема материалов.Однако ценность высушенного сырья невысока и не загрязняет окружающую среду.Для лабораторной распылительной сушильной машины можно использовать одноступенчатый циклонный сбор.Однако для материалов, загрязняющих окружающую среду, система сбора материалов представляет собой циклонное удаление пыли и систему удаления пыли из мешков.Специально разработан в соответствии с реальным положением материалов заказчика.


лабораторная распылительная сушилка

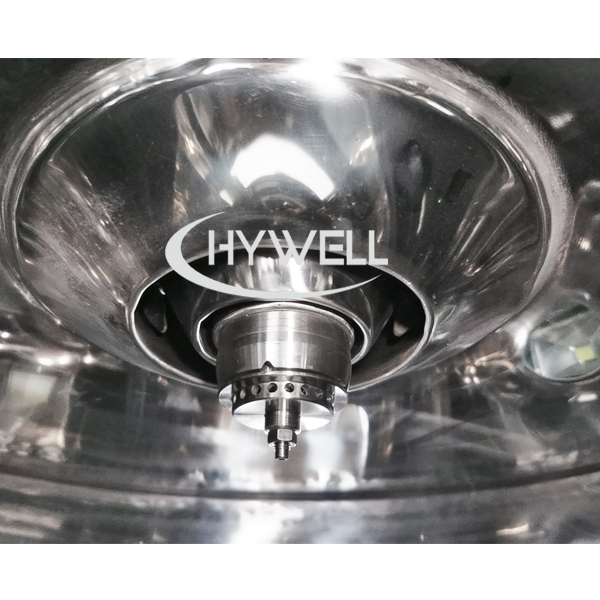

Распылитель лабораторной распылительной сушилки

лабораторная распылительная сушилка

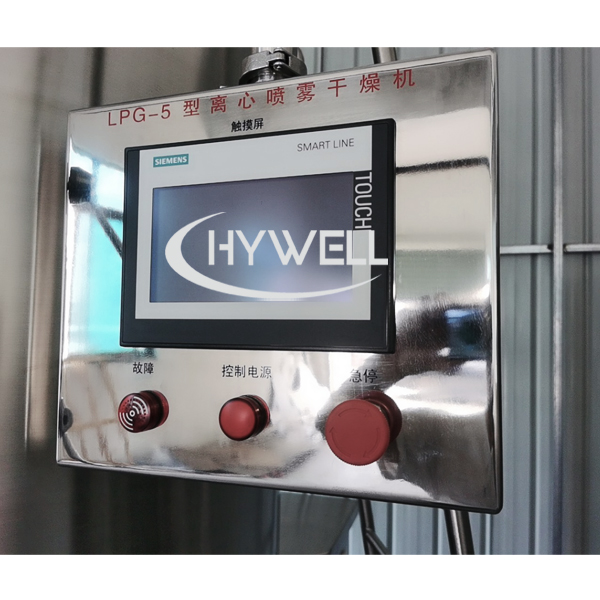

Панель управления лабораторной распылительной сушилкой

лабораторная распылительная сушилка

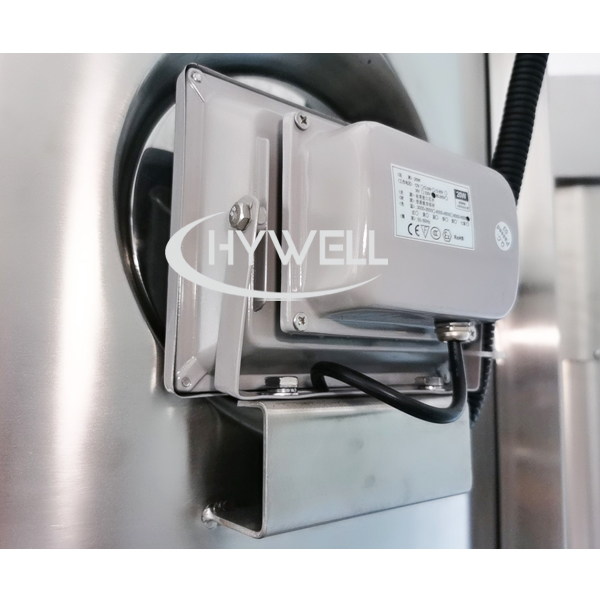

Свет лабораторной распылительной сушилки


Распылитель лабораторной распылительной сушилки

Правильный выбор распылителя подачи имеет решающее значение и основан на опыте, но определяется характеристиками материала, подлежащего сушке.Два типа распылителей:

•     Форсунки высокого давления

•      Центробежные распылители

Продукты, выносимые из камеры отработанными сушильными газами, отделяются от них с помощью циклона или тканевого фильтра-пылесборника.


Как работает лабораторная распылительная сушилка

Работа лабораторной распылительной сушилки относительно проста.Горячий воздух генерируется любым электрическим нагревателем.Шлам распыляется в сушильной камере в виде капель, загружаемый продукт и технологический воздух подаются в верхнюю часть сушильной камеры.Здесь происходит мгновенный контакт между распыленным исходным продуктом и нагретым технологическим воздухом, и вода испаряется из каждой капли.Воздух и порошок подаются через сушильную камеру в циклон для эффективного разделения порошка.


Особенности лабораторной распылительной сушилки

1. Скорость сушки высокая, а после распыления жидких материалов площадь поверхности материалов значительно увеличивается.В потоке горячего воздуха за один момент может испариться 95-98% воды.Для завершения высыхания требуется всего несколько секунд, что особенно подходит для термочувствительных материалов.

2. Конечные продукты имеют хорошую однородность, текучесть и растворимость.Конечная продукция отличается высокой чистотой и хорошим качеством.

3. Производственные процедуры просты и удобны в эксплуатации и управлении.Влажность жидкого содержимого 40-60% (для специальных материалов содержание может достигать 90%). Можно однократно высушить в порошок или частицы продукта.

4. После сушки в лабораторной высокоскоростной центробежной распылительной сушилке нет необходимости дробить и сортировать, что позволяет сократить производственные процедуры и повысить чистоту продукта.

5. Диаметр частиц продукта, рыхлость и содержание воды можно регулировать путем изменения условий эксплуатации в определенном диапазоне.Очень удобно осуществлять контроль и управление.

6. Материал из нержавеющей стали, угловая конструкция.

7. Импортированные электрические компоненты, которые более стабильны.

8. Система управления ПЛК лабораторной высокоскоростной центробежной распылительной сушилки делает ваши исследования более простыми и эффективными.

41

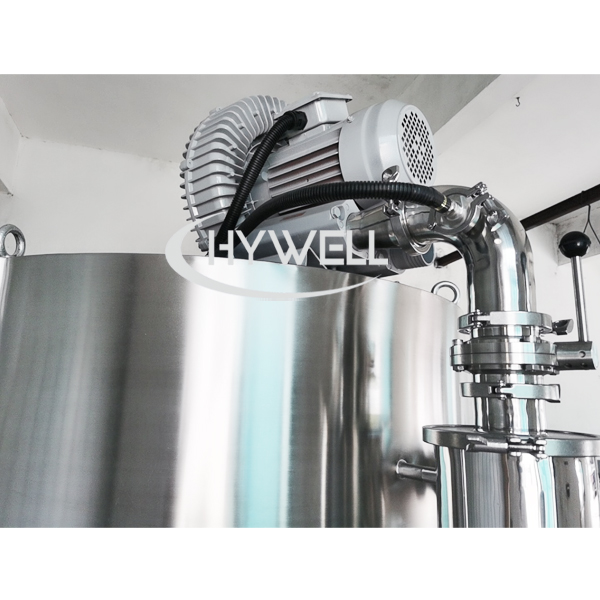

Вытяжной вентилятор

51

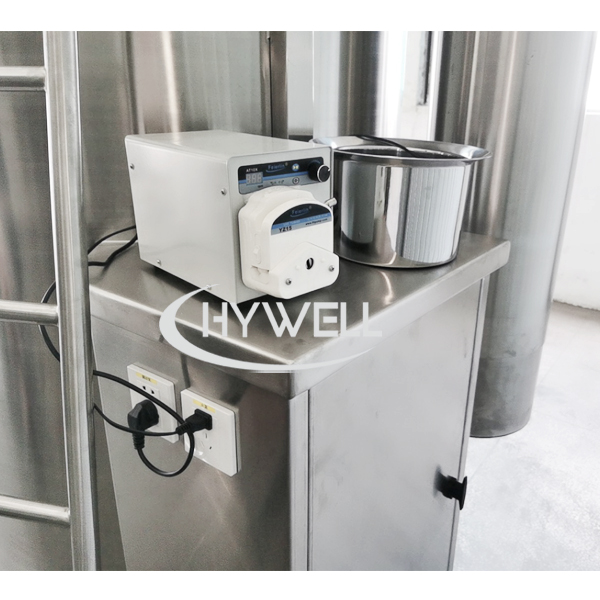

Жидкостный насос

43

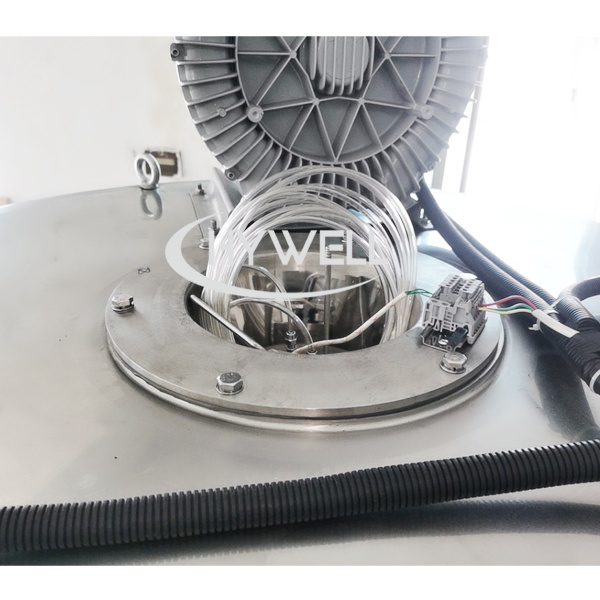

Верхняя часть лабораторной распылительной сушилки


Видео о лабораторной распылительной сушилке



Преимущества распылительной сушилки лабораторного масштаба

1. Качество и свойства продукта можно эффективно контролировать и поддерживать на протяжении всего процесса сушки с помощью лабораторного оборудования для распылительной сушки.

2. Лабораторное оборудование для распылительной сушки может представлять собой термолабильные продукты/фармацевтические препараты, которые можно сушить при атмосферном давлении и низкой температуре.

3. Распылительная сушилка лабораторного масштаба обеспечивает непрерывное производство, адаптируется к обычному управлению ПЛК (программируемый логический контроллер) и относительно проста в эксплуатации.

4. Сырье в форме раствора, суспензии, эмульсии, пасты и расплава можно сушить, если оно пригодно для перекачивания.

5. Проблема коррозии минимальна, а выбор материалов для конструкции лабораторного оборудования для распылительной сушки упрощен, поскольку высушенный материал контактирует с поверхностями оборудования в безводном состоянии.

6. Распылительная сушилка лабораторного масштаба производит частицы сухого порошка контролируемого размера, формы, содержания влаги и других специфических свойств независимо от мощности сушилки и термочувствительности.

7. Распылительная сушилка лабораторного масштаба обеспечивает широкий диапазон производительности и обеспечивает большую гибкость в своей конструкции, благодаря чему технические характеристики продукта легко удовлетворяются за счет выбора подходящей конструкции распылительной сушилки и ее эксплуатации из широкого спектра доступных конструкций.
