Вакуумная сушилка

Hywell Machinery является ведущим производителем и заводом сушилки вакуумного шельфа. Сушилка из вакуумного шельфа представляет собой вакуумный лоток, работающий в вакуумных условиях. Сушилка вакуумного шельфа высыхает по принципу проводимости. Внутри вакуумного шельфа есть несколько полков, на которых расположены лотки, насыщенные продуктом. Креповая полка - это трубопровод, чтобы обеспечить правильное нагревание подноса.
Промышленные вакуумные сушилки подходят для сушки, чувствительного к тепло, которое может разложить или полимеризовать или ухудшаться при высоких температурах. Промышленные вакуумные сушилки широко используются в фармацевтической, химической, продовольственной и электронной промышленности.

  • FZG

  • HYWELL

  • 8419399090

  • SUS304/SUS316L

  • Пищевая/фармацевтическая/химическая

штат:
Количество:

Вакуумное сушилка на шельфе

Сушилки вакуумного шельфа состоят из квадратной или круглой вакуумной камеры с индивидуальными фиксированными внутренними полками; Мокрый материал, подлежащий высушению, загружается в кастрюли или подносы и помещается вручную на полки. Верхняя часть каждой полки плоская с катушкой на нижней стороне, чтобы циркулировать паров или жидкую нагревательную среду для желаемой рабочей температуры.

Из -за сотен различных типов продуктов и требований по выздоровлению и контролю вакуумной среды, почти все аспекты механической конструкции вакуумного шельфа и оборудования вспомогательной поддержки могут быть настроены для удовлетворения каждой индивидуальной потребности в проектировании процесса.

Общее измерение каждой вакуумной камеры обусловлено необходимой площадью поверхности шельфа для сушки. Размер полки, расстояние между каждой полкой и выбранная геометрия камеры (квадрат или круглый) определит общий размер камеры.

Деликатные, чувствительные к теплу материалы безопасно высушивают при чрезвычайно низких температурах сушки. Работая под вакуумом, продукт защищен от окисления и атмосферного загрязнения, а высвобождаемые растворители полностью восстанавливаются.

Сушилки вакуумного шельфа указаны для продуктов, требующих равномерной, низкотемпературной сушки без перемешивания или сжатия. Среди этих продуктов являются фармацевтические препараты, нутрицевтика, витаминные экстракты, специальные продукты питания, тонкие химические вещества и железистые продукты.

Hywell Machinery Company - это профессиональный производитель сушилки из вакуумного шельфа, который имеет два типа вакуумных сушилок для дисков: один представляет собой вакуумную сушилку для квадратного подноса, а другой - круговая вакуумная сушилка. Круглая вакуумная сушилка вакуума не может загружать слишком много подносов, поэтому она больше подходит для сушки меньшего количества материала на партию.  В частности, используя вакуумные сушилки из круговых форм или вакуумные сушилки для квадратных форм, инженер Hywell Machinery даст рекомендации в соответствии с характеристиками материала и однократной партийной емкостью.

Поскольку скорость сушки вакуумной сушилки является относительно медленной, если ей нужна более высокая скорость сушки или жидкость с высоким содержанием сахара, она может рассмотреть высокую вакуумную сушилку Hywell Company . Скорость сушки высокоэффективной вакуумной сушилки более чем в 4 раза больше, чем у обычной вакуумной сушилки. Сушилка из вакуумного лотка может быть использована для сухих жидкостей, что высокоскоростная центробежная сушилка не может высохнуть, таких как пастообразные жидкости с высоким содержанием сахара.




Sqaure вакуумная сушилка

Квадратная вакуумная сушилка

Круглая вакуумная сушилка

Круглая вакуумная сушилка

2500L вакуумная сушилка для сушилки

GMP Vacuum Shelf Drycer Video


Вакуумная сушилка на шельфе

Сушилки из вакуумного шельфа серии FZG также называются вакуумными сушилками для вакуумных сушилок, то же оборудование называется по -разному. Сушилка для вакуумного лотка использует вакуумный насос, чтобы укрепить воздух с внутренней части машины и создать состояние вакуумной камеры. и пусть сырье будет высушено в вакууме, поэтому скорость сушки сырья улучшается, и энергия значительно сохраняется. Поскольку сырье загружается внутри лотка (стандартный размер подноса: 640x460x45 мм, так же, как и сушилка с горячим воздухом , он также может быть спроектирован нестандартной вакуумной сушилкой для вакуумного подноса), вакуумная сушилка для подносов представляют собой статические вакуумные машины, форма и структура материала не могут быть наматываются. Что касается нагреваемого способа вакуумной сушилки для лотка, он может использовать горячую воду, пар или проводить масло. Точный метод нагрева будет определяться ситуацией с источником тепла в семинаре клиента, поскольку внутренняя часть машины является вакуумным состоянием. Контроль температуры не является точным при тестировании температуры вакуумного воздуха. Таким образом, у нас есть два способа решить эту проблему. Он может использовать датчик температуры мягкого кабеля для проверки температуры материала, или клиент может отрегулировать температуру источника тепла.


Вакуумное внутреннее видео


Вакуумные спецификации сушки на шельфе

Модель

YZG-600

YZG-800

YZG-1000

YZG-1400

FZG-15

FZG-20

Внутренний размер   камеры (мм)

∅600 × 976

∅800 × 1247

∅1000 × 1527

∅1400 × 2054

∅1520 × 1220 × 1400

∅1620 × 1600 × 1400

Внешний размер   камеры (мм)

1135 × 810 × 1020

1435 × 1045 × 1335

1693 × 1190 × 1920

2386 × 1657 × 1920

1908 × 1580 × 1930

2008 × 1960 × 1930

Количество слоев стойки

4

4

6

8

8

8

Расстояние слоя (мм)

81

82

102

102

122

122

Размер противня (мм)

310 × 600 × 45

520 × 410 × 45

520 × 410 × 45

460 × 640 × 45

460 × 640 × 45

460 × 640 × 45

Количество выпечки

4

8

12

32

32

48

Давление внутри стойки (МПа)

≤0,784

≤0,784

≤0,784

≤0,784

≤0,784

≤0,784

Температура стойчной трубки (℃)

35-150

35-150

35-150

35-150

35-150

35-150

Вакуумная степень без нагрузки (MPA)

-0.1

-0.1

-0.1

-0.1

-0.1

-0.1

Вакуумный насос с конденсатором (кВт)

2BV2-061
  1,5 кВт

2BV2-110
  4KW

2BV2-110
  4KW

2BV5-111
  5,5 кВт

2BV2-111
  5,5 кВт

2BV2-121
  7,5 кВт

Вакуумный насос без конденсатора    (кВт)

2BV2-060
  1,1 кВт

2BV2-071
  3KW

2BV2-071
  3KW

2BV5-111
  5,5 кВт

2BV5-111
  5,5 кВт

2BV5-111
  5,5 кВт

Масса

250

600

800

1400

2300

3300

1. Принять нестандартную индивидуальную вакуумную сушную духовку.

2. Hywell Machinery оставляет за собой право на дизайн   без уведомления

3. Все спецификации вакуумной сушильной духовки настолько точно, насколько это возможно, но они не являются связыванием.

Вакуумные преимущества печи на полке

Hywell Machinery FZG Series Vacuum Shelce Sherce имела следующие преимущества по сравнению с обычными решениями.

1.    вакуумные печи на шельфе имеют предсказуемые и повторяемые результаты.

2.    Продукты, чувствительные к сухой температуре - Поскольку все жидкости испаряются при более низкой температуре при пониженных давлениях, вакуумная печь позволяет испарять жидкости при очень низких температурах.

3.    Пониженная энергия - Поскольку испарение жидкости в вакууме происходит при значительной пониженной температуре, дифференциал температуры увеличивается без повышения температуры.

4.    Одиночная окружающая среда - активные фармацевтические ингредиенты, лекарства и токсичные химические вещества легко изолируются в вакуумной сушилке. Закрытая система сушильной печи вакуумного шельфа также гарантирует, что достигается максимальная коллекция растворителей, защищая операторов и окружающую среду.

5.    Избегайте окисления-сушка вакуумного шельфа идеально подходит для предотвращения окисления химических веществ, а с добавлением инертного газа можно сохранить среду без кислорода.

6. Источником тепла для испарения может быть пара низкого давления или избыточный тепловой пара. Но в качестве источника тепла в качестве источника тепла может также использовать горячую воду или тепловое масло. Если у клиента нет источника тепла. Мы можем спроектировать и подать электрический нагрев, тепловое масло или горячую воду для подачи источника тепла для вакуумной сушильной машины FZG.

7. Он принадлежит статической вакуумной сушилке. Материалы загружаются внутри подноса, поэтому форма сырья, подлежащего высушению, не должна быть уничтожена.

8. Высокополированные внутренние и внешние поверхности вакуумной сушильной машины, без мертвого, легко очистить, без перекрестного загрязнения. Ограничивая требование GMP.


Применение промышленных вакуумных сушилок :

Промышленные вакуумные сушилки подходят для сушки, чувствительного к тепло, которое может разложить или полимеризовать, или ухудшаться при высоких температурах. Промышленные вакуумные сушилки широко используются в фармацевтической, химической, пищевой и электронике. В частности, промышленные вакуумные подножки подходят для строк, которые имеют следующие требования:

1. Термочувствительное сырье, которое не может быть высушено при высоких температурах.

2. сырье, которое легко окислять и опасно.

3. сырье, которое растворитель и токсичные газы для восстановления.

4. сырье, которое имеет особые требования к форме кристалла.

5. Сырье, которое имеет особые требования для содержания остаточных летучих веществ.



Поднос в вакуумной сушильной стойке

 Сушилка вакуумной сушилки типа лотка используется для загрузки противня; Эта сушильная стойка не только удерживает поднос, а также передает нагревание непосредственно на противень вакуумной сушилки для противня. Интерьер стойки полон, а паровой или горячая вода проходит через стойку и передает нагревание на лоток. Вакуумная сушилка для машин Hywell Machinery имеет два типа стойки. Один из них - круглый тип трубки, а другой - стойка типа тарелки.


Круглая сушилка из вакуумной сушилки типа подноса

Круглая модельная сушильная стойка изготовлена из беспроблемной стальной трубы, а пара или горячая вода проходит через круглую трубу и переносит огонь в лоток для сушки и внутреннюю часть всего вакуумного сушильного машины для высушивания материала.

Поскольку круглая сушильная стойка состоит из некоторых бесшовных стальных труб, между каждой круглой трубкой находится расстояние 5-10 см, поэтому при выпечке расположен на сушильной стойке. Место прикосновения к противнике высыхает значительно быстрее, чем место, где она не заземлена. Некоторые специальные материалы не могут принять такую неоднородную сушку. Инженеры Hywell Machinery разработали самое дешевое решение для этой проблемы. Он использует независимую раму поддержки для выпечки, которая помещается на подставку для сушки, и отделяет противень от непосредственного контакта с круглой трубкой. Опорная рама, используемая для решения неравномерной сушки.


Стеллажа типа тарелки с  вакуумной сушилкой типа подноса

    Новый тип сушильной стойки имеет плоскую поверхность и автоматическую постоянную температуру, которая гарантирует, что материалы в противне будут нагреваются равномерно. Сушильная стойка состоит из нагревательных пластин, колонн и импортных силиконовых трубок, с красивым внешним видом и легким обслуживанием. Горячая вода или пар проходят через внутреннюю часть стойки для переноса тепла. Поскольку внешняя область стойки для сушки пластины намного больше, чем круглая стойка, скорость теплопередачи также намного выше, чем круглая трубка. Стеллажа для сушки пластины очень плоская, поэтому она находится непосредственно и полностью контактирует с подносом для сушки, что ускоряет перенос тепла на область, а общая сушильная стойка для пластин более эффективна, чем круглая стойка для сушки с круглой трубкой, и имеет более высокую скорость высыхания. Но цена на стойку для пластин выше.



пластина с вакуумной сушилкой

Пластина с вакуумной сушилкой

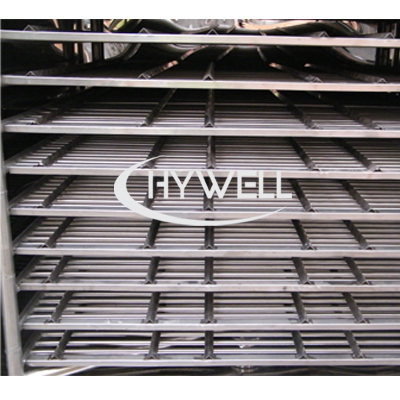

Трубная стойка из вакуумной сушилки

Трубная стойка из вакуумной сушилки


Метод отопления духовки вакуумной сушилки

Для метода нагревания духовки вакуумной сушилки он может использовать пара или горячую воду или масла на тепло, в качестве источника тепла. Однако вышеуказанные источники тепла не могут быть предоставлены конечным пользователем. Hywell Machinery может обеспечить электрическую нагревательную масляную печь или электрическую горячую воду. Специфическая печь от вакуумной сушилки может быть разработана в соответствии с клиентами.


Блок восстановления конденсации в вакуумной сушной духовке

   Если материал содержит большое количество растворителей, таких как метанол, этанол и т. Д. Растворитель сырья можно собирать с помощью конденсатора. Но конденсатор из вакуумной сушильной духовки вспоминает растворитель, который нуждается в пользователе для подачи охлаждающей воды. Если растворитель - это вода или низкая доля растворителей, конденсатор не требуется для экономии инвестиционных затрат.

Трубка модель конденсатора вакуумной сушилки

В компании Hywell есть два типа конденсаторов вакуумной сушилки. Одним из них является традиционный конденсатор трубки. Этот конденсатор изготовлен из бесшовных стальных труб, расположенных внутри крышки конденсатора. Внешняя поверхность трубки оснащена охлаждающими плавниками для повышения эффективности конденсации.

Конденсатор с вакуумной сушилкой для шланговой трубы

Другой - конденсатор металлического шланга. Конденсатор духовки вакуумной сушилки, несомненно, является бесшовным металлическим шлангом, завернутым в конденсатор. Таким образом, в той же области теплообмена, внешний размер конденсатора на ране шланга меньше, чем конденсатор трубки, а стоимость также дешевле. Теперь Hywell Company почти использует этот конденсатор с раной на шлангах.


Шланговый конденсатор

Шланговый конденсатор

Смешивание вакуумной сушилки

Tube Model Condenser


Вакуумный строительный материал для сушилки для духовки

Hywell Machinery может предложить нашу сушилку в вакуумной печи серии FZG с контактными частями, которые будут построены в SS304, SS316L, титане, дуплексной нержавеющей стали и т. Д. Электрические части сушилки вакуумной печи могут быть адаптированы к потребностям клиента.


Как работают вакуумные сушилки для подносов

Чистая вода имеет максимальную скорость испарения, когда она кипят. В нормальных условиях чистая вода начинает кипятить примерно при 100 ° C. В условиях вакуума, поскольку парциальное давление водяного пара в системе намного ниже, чем частичное давление водяного пара на поверхности материала, температура кипения воды ниже 100 ° C. Например: когда поверхность падает до -0,07 МПа, вода начинает кипятить при 70 ° С. Таким образом, несмотря на более низкую рабочую температуру, вакуумные сушилки по -прежнему обладают большей способностью сушки.


Вакуумные варианты на полки

1.  Строительный материал и санитарная отделка:

Hywell может предложить квадратную вакуумную сушильную машину с контактной частью, которая будет построена в углеродистой стали, SS304, SS316/316L, титаном, дуплексной нержавеющей стали и т. Д. Стандарт внутренней и внешней отделки может быть принят в соответствии с потребностями клиента.

2.  Отопление и охлаждающие куртки:

Доступны квадратные вакуумные машины для сушки на полке с куртками для обогрева/охлаждения.

3.  Инженерные измерения:

Размеры квадратной вакуумной сушки на шельфе могут быть определены в соответствии с требованиями клиента.

4.   Размеры оборудования для сушки в вакуум:

Оборудование для сушки вакуумного шельфа, которое может загружать поднос от 10 до 120. Итого объема вакуумного сушильного оборудования с большим размером в соответствии с запросом и. более.

5. Промышленные вакуумные сушилки электрические компоненты

Промышленные вакуумные сушилки могут использовать международные бренды, такие как ABB, Siemens или Schneider.



вакуумная сушилка на полке

Главная машина

Нагревание резервуара для воды

Тепло + вакуумная система


Вакуумное видео сушилка
