LPG
HYWELL
8419399090
СУС304/СУС316Л/Титан
Пищевая/фармацевтическая/химическая промышленность
Да
| Количество: | |
|---|---|
Распылительная сушка — это метод получения сухого порошка непосредственно из раствора или суспензии. В ходе непрерывного процесса жидкое сырье рассеивается в виде тумана из мелких капель в потоке горячего сушильного газа внутри цилиндрической сушильной камеры. В водных процессах сушильным газом обычно является воздух. Поскольку кинетика сушки очень быстрая, материалы высыхают за доли секунды, что делает процесс пригодным для термочувствительных материалов, таких как пищевые продукты, экстракты и другие органические вещества.
Высокоскоростная центробежная распылительная сушилка представляет собой разновидность атмосферной сушилки непрерывного действия.Используйте пневматическое или электрическое устройство распыления, чтобы получить жидкое высокоскоростное центробежное распыление в виде капель тумана, привести эти капли тумана в контакт с горячим воздухом в сушильной камере и мгновенно высушить.Эту высокоскоростную центробежную распылительную сушилку часто называют центробежной распылительной сушилкой, центробежной распылительной сушилкой, распылительной сушилкой. Hywell Machinery также имеет лабораторная распылительная сушилка которые используют для лабораторных испытаний.
Некоторые специальные материалы необходимо снова высушить в вертикальной сушилке с псевдоожиженным слоем от партии к партии или подключить вибрационную сушилку с псевдоожиженным слоем для непрерывной сушки, чтобы снизить конечную влажность, когда инженер Hywell проектирует распылительную сушильную машину для сжиженного нефтяного газа и решает, добавлять ли ее. Второй этап сушильной машины зависит от характера материала.
Некоторые специальные материалы необходимо снова высушить вертикальная сушилка с псевдоожиженным слоем как партия к партии, или подключить вибрационная сушилка с псевдоожиженным слоем в качестве непрерывной сушки для снижения конечной влажности, когда инженер Hywell проектирует машину для распылительной сушки и решает, добавлять ли эту сушильную машину на втором этапе в зависимости от характера материала.
Если жидкость густая и ее невозможно перекачать, можно использовать жидкости с высоким содержанием сахара или термочувствительные жидкости.Вы можете использовать продукцию компании Hywell. Высокоэффективная вакуумная сушилка или вакуумная полочная сушилка.

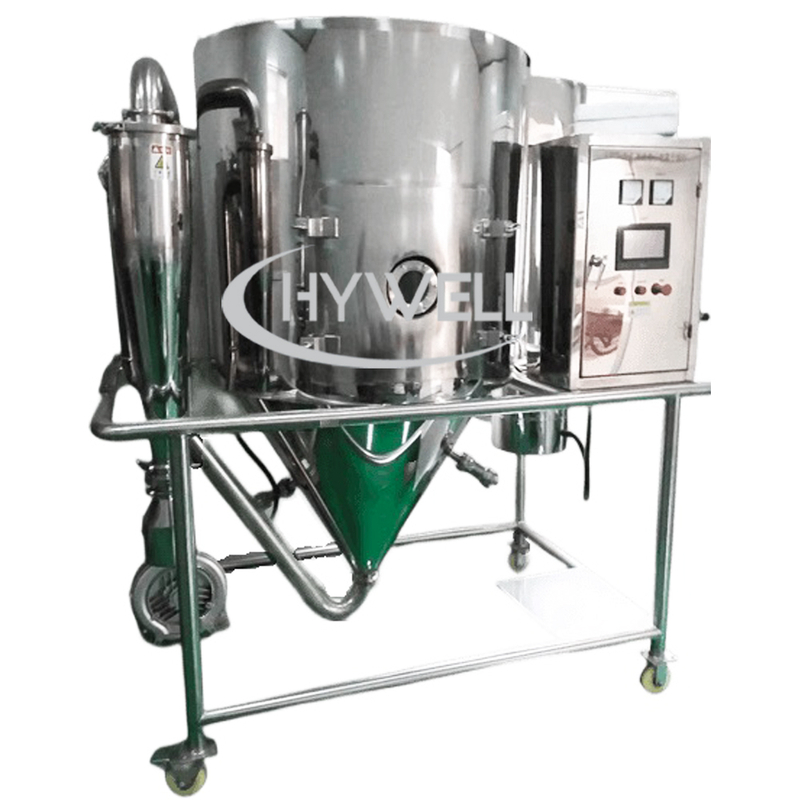

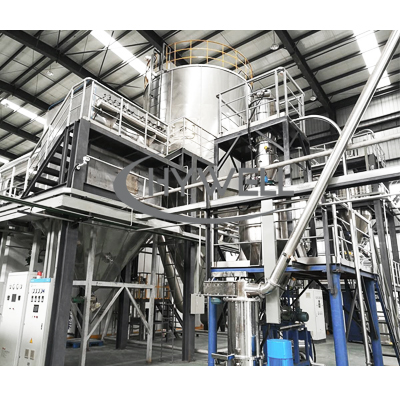

Высокоскоростная центробежная распылительная сушилка

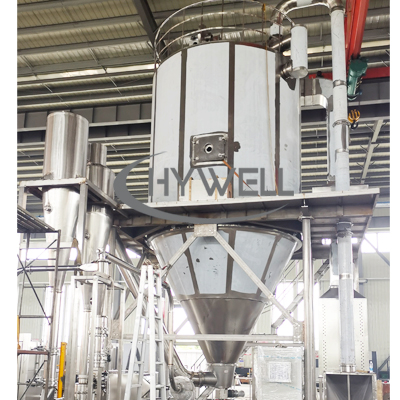

Высокоскоростные центробежные распылительные сушилки
Высокоскоростные центробежные распылительные сушилки
Горячий воздух поступает в сушильную камеру по спирали и равномерно после фильтрации и нагрева поступает в воздухораспределитель в верхней части сушилки.Проходя через высокоскоростной центробежный распылитель в верхней части башни небольшой распылительной сушилки, жидкий материал вращается и распыляется на чрезвычайно мелкие шарики жидкого тумана.Благодаря очень короткому времени контакта с чистым тепловым воздухом материалы могут быть высушены до конечного продукта за считанные секунды.Конечные продукты будут непрерывно выгружаться снизу сушильной башни или из циклонов распылительной сушилки.Отходящие газы будут выбрасываться из воздуходувки.Hywell разработает рукавный фильтр для сбора материалов, обеспечивающий сохранение материалов на 99,9%, если некоторые материалы являются специальными материалами.Если некоторые материалы будут загрязнять окружающую среду, Hywell спроектирует и изготовит водоочиститель для высокоскоростных центробежных распылительных сушилок.
Высокоскоростная центробежная распылительная сушилка серии LPG состоит из системы перекачки жидкости, системы воздушного фильтра и системы нагрева, распыления жидкости, сушильной башни, системы выпуска воздуха и сбора материала, системы управления и т. д. Характеристики каждой системы указаны ниже:
Прежде чем свежий воздух попадет в обогреватель, он должен сначала пройти через предварительный и постфильтр, а затем поступить в обогреватель для нагрева.По способу отопления существуют электрические обогреватели или паровые радиаторы, газовые печи и так далее.Какой метод выбрать, зависит от условий объекта заказчика.Чтобы гарантировать, что сушильная среда поступает в сушильную камеру с высокой чистотой, нагретый воздух должен пройти через высокотемпературный высокоэффективный фильтр (опция HEPA) перед попаданием в сушильную камеру высокоскоростной центробежной распылительной сушилки.
Система подачи жидкости состоит из резервуара для жидкости, насоса и т. д., обеспечивающих плавную подачу жидкости в распылитель.
Система распыления состоит из высокоскоростного центробежного распылителя с инвертором и т. д.
Порошок из высокоскоростного центробежного распылителя имеет размер 40-120 микрон.
Сушильная камера распылительной сушилки состоит из спирального корпуса, распределителя горячего воздуха, главной башни и соответствующих фитингов.
Спиральная оболочка и распределитель горячего воздуха: спиральная оболочка и распределитель горячего воздуха в верхней части башни могут регулировать угол вращения воздушного потока в соответствии с конкретными условиями, чтобы эффективно направлять воздушный поток внутри башни и избегать прилипания материала к стене.посередине — положение для установки распылителя.
Сушильная башня распылительных сушильных машин: Внутренняя стенка небольших распылительных сушильных машин представляет собой зеркальный лист SUS, сваренный дуговой сваркой.Изоляционный слой – минеральная вата.
В середине башни есть люк, через который удобно чистить и обслуживать башню.Для поперечного интерфейса корпуса башни колено трубы имеет дугообразную стыковую конструкцию, что уменьшает мертвый угол;герметичного типа.
Основная башня небольшой распылительной сушильной машины оснащена пневматическим молотом, управляемым импульсом, и своевременно ударяет по основной сушильной башне, чтобы избежать прилипания пыли к стене.
Системы сбора материала оборудования для распылительной сушки бывают нескольких типов.Такие как циклон, циклон + рукавный фильтр, циклон + рукавный фильтр + очиститель воды и так далее.Метод зависит от самого свойства материала.Для системы фильтрации вытяжного воздуха у нас есть фильтр по запросу.
HMI+PLC, каждый параметр может отображаться на сенсорном экране небольшого оборудования для распылительной сушки.Каждый параметр можно легко контролировать и записывать.но он также может использовать кнопки для уменьшения инвестиций клиентов.
Модель | СУГ-5 | СУГ-10 | СУГ-15 | СУГ-25 | СУГ-50 |
Максимальная влажность испарение (кг) | 5 | 10 | 15 | 25 | 50 |
Диапазон температур входящего воздуха (°C) | 100-280 | 100-280 | 100-280 | 100-280 | 100-280 |
Диапазон температур вытяжного воздуха (°C) | 60-130 | 60-130 | 60-130 | 60-130 | 60-130 |
Время сушки (с)
| 1,0 ~ 1,5
| 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 |
Тип распыления | Роторные распылители | Роторные распылители | Роторные распылители | Роторные распылители | Роторные распылители |
Скорость распылителя (об/мин) | 24000~30000 | 24000~30000 | 18000~24000 | 18000~24000 | 18000~22000 |
Диск распылителя (мм) | 50 | 80 | 100 | 120 | 120 |
Способ нагрева | Электричество | Электричество | Пар + электричество | Пар +электричество | Пар +электричество |
Диаметр сушильной камеры | 1000 | 1200 | 1600 | 2000 | 2300 |
Степень восстановления высушенного порошка (%) | ≥95
| ≥95 | ≥95 | ≥95 | ≥95 |
Справочный размер машины (м) | 1,5х1,1х2,2 | 2,5х1,5х2,6 | 3х1,7х2,8 | 4x2,8x4,2 | 5x3x5,2 |
Эталонный вес машины (кг) | 700 | 1200 | 1500 | 1900 | 2500 |
1. Компания Hywell Machinery оставляет за собой право на проектирование без предварительного уведомления. 2. Все характеристики распылительных сушилок являются настолько точными, насколько это возможно, но не являются обязательными. | |||||
Высокоскоростная центробежная распылительная сушилка
Высокоскоростная центробежная распылительная сушилка
Высокоскоростная центробежная распылительная сушилка
фторид натрия, фторид калия, основные красители и пигменты, промежуточные красители, сложные удобрения, формальдегид, кремниевая кислота, катализаторы, сернокислотные агенты, аминокислоты, белый углерод и т. д.
АБ, АБС-эмульсия, карбамидоформальдегидная смола, фенольная смола, клеевая (карбамидная) формальдегидная смола, полиэтилен, поливинилхлорид и др.
сухое молоко с высоким содержанием жира, глютен, сухое молоко какао, сухой заменитель молока, порошок охотничьей крови, яичный белок (желтый) и т. д.
овес, куриный сок, кофе, растворимый чай, приправы к мясу, белок, соевые бобы, арахисовый белок и т. д.
кукурузный экстракт, кукурузный крахмал, глюкоза, пектин, мальтоза, сорбат калия и др.
глинозем, плиточные материалы, магнезия, тальк и т. д.
1. Качество и свойства продукта можно эффективно контролировать и поддерживать на протяжении всего процесса сушки с помощью высокоскоростной центробежной распылительной сушилки.
2. Высокоскоростные центробежные распылительные сушилки могут представлять собой термолабильные продукты/фармацевтические препараты, которые можно сушить при атмосферном давлении и низкой температуре.
3. Высокоскоростные центробежные распылительные сушилки обеспечивают непрерывное производство, адаптируются к традиционному управлению ПЛК (программируемый логический контроллер) и относительно просты в эксплуатации.
4. Сырье в форме раствора, суспензии, эмульсии, пасты и расплава можно сушить, если оно пригодно для перекачивания.
5. Проблема коррозии минимальна, а выбор материалов для конструкции высокоскоростной центробежной распылительной сушилки упрощен, поскольку высушенный материал контактирует с поверхностями оборудования в безводном состоянии.
6. Высокоскоростные центробежные распылительные сушилки производят частицы сухого порошка с контролируемым размером, формой, содержанием влаги и другими специфическими свойствами, независимо от производительности сушилки и термочувствительности.
7. Высокоскоростная центробежная распылительная сушилка обеспечивает широкий диапазон производительности и обеспечивает большую гибкость конструкции, поэтому технические характеристики продукта легко удовлетворяются за счет выбора подходящей конструкции распылительной сушилки и ее эксплуатации из широкого спектра доступных конструкций.
1. Высокоскоростная центробежная распылительная сушильная машина громоздка и дорога в установке.
2. Высокоскоростную центробежную распылительную сушильную машину трудно очистить внутреннюю часть башни и трубы после работы.
3. Высокоскоростные центробежные распылительные сушильные машины имеют низкий тепловой КПД, из-за чего во время работы теряется много тепла.
4. Твердые материалы нельзя сушить с помощью высокоскоростной центробежной распылительной сушилки.Высокоскоростные центробежные распылительные сушильные машины могут просто сушить жидкость, которую можно перекачивать.
5. Отложение продукта в сушильной камере высокоскоростных центробежных распылительных сушильных машин может привести к ухудшению качества продукта или опасности возгорания.
6. Высокоскоростная центробежная распылительная сушильная машина является энергоемким оборудованием, поскольку;
1).Удельную теплоту испарения можно обеспечить за короткое время.
2).Разница температур в сушильной камере относительно невелика и
3).Значительное количество тепла теряется с отходящим воздухом.
Метод сбора пыли в небольшой распылительной сушилке обычно представляет собой циклонный сбор и сбор пыли в мешках.В лабораторной распылительной сушилке (СУГ-5) для приема материалов используется одноступенчатый циклон.Однако ценность высушенного сырья невысока и не загрязняет окружающую среду.Для небольших распылительных сушилок можно использовать двухступенчатый циклонный сбор.Однако для крупномасштабных распылительных сушилок или материалов, загрязняющих окружающую среду, система сбора материала представляет собой систему циклонного удаления пыли и систему удаления пыли из мешков.Специально разработан в соответствии с реальной ситуацией с материалами заказчика.
• Питательный бак
• Жидкостный насос
• Центробежный распылитель
• Впускной воздушный фильтр G4 и F7
• Электрический обогреватель
• Сушильная камера
• Циклон
• Контейнер для порошка
• Воздуховоды
• Всасывающий вентилятор
• Панель управления с ПЛК, вкл.сенсорный экран, кабели, проводка и регистрация данных
• Опорная конструкция с лестницами, платформами и перилами – все из нержавеющей стали.
• Изолированный кормовой резервуар
• Мешалка в кормовом баке
• Разрывной диск
• НЕРА-фильтр H13
• Осушитель
• Паровой нагреватель
• Газовый нагреватель, косвенный или прямой
• Пневматические молотки
• Рукавный тканевый фильтр
• Скруббер вытяжного воздуха

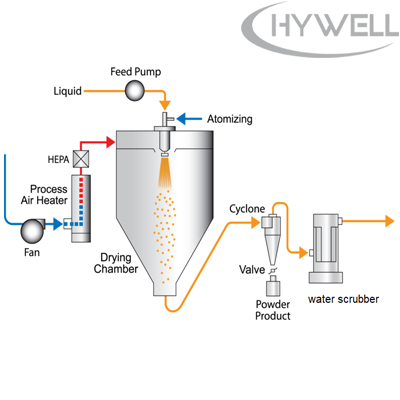

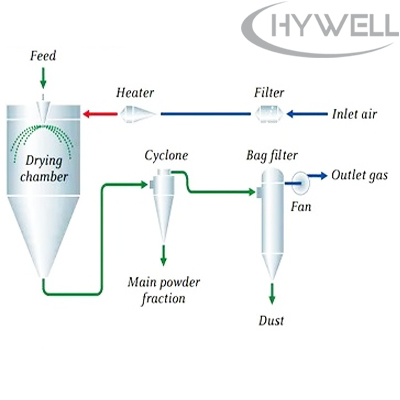

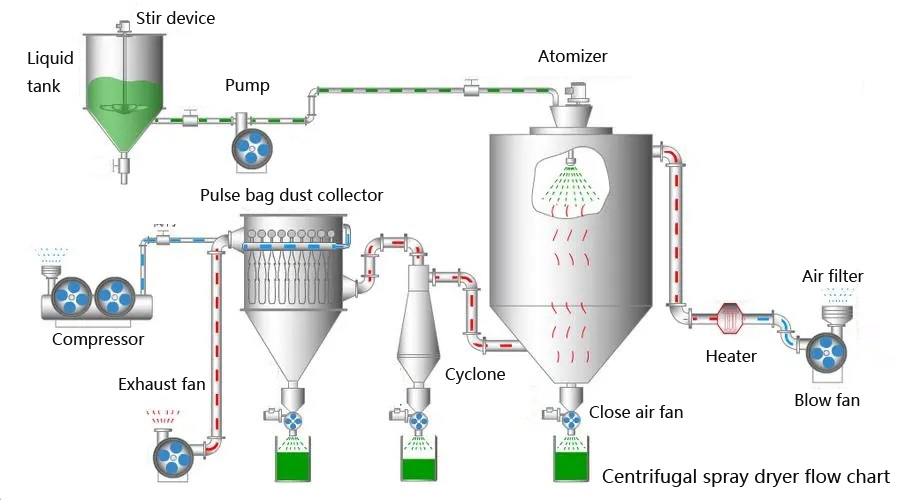

Блок-схема распылительной сушилки
Блок-схема распылительной сушилки
1. Скорость сушки высокая, а после распыления жидких материалов площадь поверхности материалов значительно увеличивается.В потоке горячего воздуха за один момент может испариться 95-98% воды.Для завершения высыхания требуется всего несколько секунд, что особенно подходит для термочувствительных материалов.
2. Конечные продукты имеют хорошую однородность, текучесть и растворимость.Конечная продукция отличается высокой чистотой и хорошим качеством.
3. Производственные процедуры просты и удобны в эксплуатации и управлении.Влажность жидкого содержимого 40-60% (для специальных материалов содержание может достигать 90%). Банку сушат до порошкообразного или дисперсного продукта один раз.
4. После процесса сушки с помощью высокоскоростной центробежной распылительной сушилки нет необходимости разбивать и сортировать, что позволяет сократить производственные процедуры и повысить чистоту продукта.
5. Диаметр частиц продукта, рыхлость и содержание воды можно регулировать путем изменения условий эксплуатации в определенном диапазоне.Очень удобно осуществлять контроль и управление.
6. Система управления ПЛК делает ваши исследования более простыми и эффективными.
