Сушка является критически важным процессом во многих отраслях промышленности, включая фармацевтическую, пищевую и химическую.Качество и эффективность сушки могут существенно повлиять на конечный продукт. Вакуумные лотковые сушилки стали надежным решением для бережной и контролируемой сушки, сохраняя целостность деликатных материалов и одновременно достигая желаемого уровня влажности.

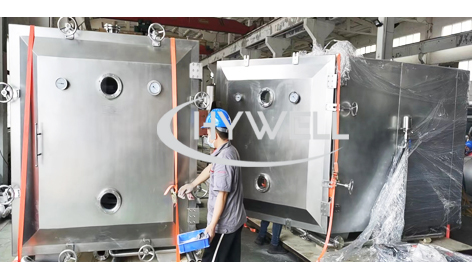

Вакуумная полочная сушилка
Вакуумная сушилка для лотков
Вакуумные полочные сушилки
Вакуумные полочные сушилки Состоит из квадратной или круглой вакуумной камеры с индивидуальными фиксированными внутренними полками;влажный материал, подлежащий сушке, загружается в лотки или лотки и вручную размещается на полках вакуумной полочной сушилки.Верхняя часть каждой полки плоская, на нижней стороне имеется кожух змеевика для циркуляции пара или жидкого теплоносителя для достижения желаемой рабочей температуры.
Благодаря сотням различных типов продуктов и требованиям создания и контроля вакуумной среды, почти все аспекты механической конструкции сушильной машины с вакуумными полками и вспомогательного вспомогательного оборудования могут быть адаптированы для удовлетворения потребностей каждого отдельного процесса.
Габаритные размеры каждой вакуумной камеры определяются необходимой площадью поверхности полки для сушки.Размер полки, расстояние между каждой полкой и выбранная геометрия камеры (квадратная или круглая) определяют общий размер камеры.
Деликатные, термочувствительные материалы безопасно сушат при чрезвычайно низких температурах сушки.Работая в вакууме, продукт защищен от окисления и атмосферных загрязнений, а выделившиеся растворители полностью рекуперируются.
Вакуумные лотковые сушилки предназначены для продуктов, требующих равномерной низкотемпературной сушки без перемешивания и сжатия.Среди этих продуктов фармацевтические препараты, нутрицевтики, витаминные экстракты, специальные продукты питания, тонкие химикаты и железистые продукты.
Машиностроительная компания Hywell предлагает два типа вакуумных сушилок;одна представляет собой вакуумную сушилку с квадратным лотком, а другая — вакуумную сушилку с круглым лотком.Вакуумная сушилка круглой формы не может загружать слишком много лотков, поэтому она больше подходит для сушки меньшего количества материала за партию.В зависимости от особенностей использования вакуумных сушилок круглой или квадратной формы инженер компании Hywell Machinery даст рекомендации в зависимости от характеристик материала и производительности одной партии.
Вакуумная полочная сушилка FZG — одно из наиболее популярных вакуумных устройств, разработанное много лет назад.Однако скорость сушки в вакуумной сушилке FZG относительно низкая.Компания Hywell разработала новый тип высокоэффективная вакуумная полочная сушилка;Эффективность сушки высокоэффективной вакуумной сушилки очень высока, а время сушки составляет 1/3 от времени сушки вакуумной лотковой сушилки серии FZG.
Принцип работы вакуумных лотковых сушилок основан на процессе испарения.Материал, подлежащий сушке, равномерно распределяется по лоткам и нагревается для инициирования испарения.Одновременно вакуумный насос создает среду низкого давления, способствующую удалению испаряющейся влаги.Такое сочетание тепла и вакуума ускоряет процесс сушки, сводя к минимуму риск теплового повреждения или окисления.
Бережная сушка является ключевым преимуществом вакуумных лотковых сушилок, что делает их пригодными для термочувствительных материалов.В отличие от традиционных методов сушки, таких как печи с горячим воздухом или распылительные сушилкиВакуумные лотковые сушилки работают при более низких температурах, что снижает риск разложения или потери летучих соединений.Это преимущество особенно важно для фармацевтических препаратов, трав и некоторых пищевых продуктов.
Промышленные вакуумные лотковые сушилки подходят для сушки термочувствительного сырья, которое может разлагаться, полимеризоваться или портиться при высоких температурах.Промышленные вакуумные лотковые сушилки широко используются в фармацевтической, химической, пищевой и электронной промышленности.Промышленные вакуумные лотковые сушилки особенно подходят для сырья, к которому предъявляются следующие требования:
1. Термочувствительное сырье, которое нельзя сушить при высоких температурах.
2. Сырье легко окисляемое и опасное.
3. Сырье, для восстановления которого необходимы растворители и токсичные газы.
4. Сырье, предъявляющее особые требования к форме кристаллов.
5. Сырье, к которому предъявляются особые требования по содержанию остаточных летучих веществ.
Для достижения оптимальных результатов сушки при использовании вакуумных лотковых сушилок необходимо учитывать несколько факторов.Во-первых, следует оценить физические и химические свойства материала, такие как содержание влаги, размер частиц и термочувствительность.Кроме того, важную роль в процессе сушки играют конструкция лотка, вместимость и равномерность распределения тепла.Понимание этих факторов помогает выбрать подходящие параметры сушки.
Пан-вакуумная сушилка
Вакуумная сушильная машина
Полочная вакуумная сушилка
Чтобы повысить эффективность и результативность сушки с помощью вакуумных лотковых сушилок, следует следовать определенным советам.Правильная загрузка лотков, обеспечение достаточного расстояния между материалами и предотвращение перегрузки имеют решающее значение для равномерной сушки.Важно регулировать температуру, уровень вакуума и продолжительность вакуума в зависимости от конкретного высушиваемого материала.Также желательно регулярно следить за ходом сушки, чтобы обеспечить достижение желаемого содержания влаги.
Регулярное техническое обслуживание и очистка вакуумных лотковых сушилок необходимы для обеспечения оптимальной производительности и продления срока их службы.Сюда входит периодическая проверка уплотнений, прокладок и фильтров для предотвращения утечек или загрязнения.Очистка лотков и камеры после каждого использования помогает удалить остатки материала и предотвратить перекрестное загрязнение.Смазка движущихся частей и калибровка датчиков температуры и вакуума также должны быть частью процедуры технического обслуживания.
Хотя машины для сушки вакуумных поддонов предлагают множество преимуществ, они могут столкнуться с определенными проблемами в процессе эксплуатации.Одной из распространенных проблем является неравномерная сушка, которая может быть вызвана неправильной загрузкой лотка или неправильным распределением тепла.Чтобы решить эту проблему, может помочь обеспечение правильного расстояния между материалами и оптимизация распределения тепла за счет конструкции лотка или использования дополнительных средств теплопередачи.Еще одной проблемой является образование комков продукта, которую можно решить путем периодического встряхивания или перемешивания во время процесса сушки.
Безопасность всегда должна быть приоритетом при работе с вакуумными лотковыми сушилками.Операторы должны быть обучены правильному использованию и обращению с оборудованием, включая понимание рисков, связанных с нагревом, вакуумом и потенциальными химическими реакциями.Следует использовать средства индивидуальной защиты (СИЗ), включая термостойкие перчатки, защитные очки и соответствующую одежду.Регулярная проверка электрических соединений и заземления необходима для предотвращения любых опасностей, связанных с электричеством.
Вакуумные лотковые сушилки имеют явные преимущества по сравнению с другими методами сушки.В отличие от духовок с горячим воздухом, которые могут вызвать тепловое повреждение или окисление, вакуумные сушилки для лотков обеспечивают щадящие и контролируемые условия сушки.С другой стороны, распылительные сушилки подходят для крупномасштабного производства, но могут быть не идеальными для термочувствительных материалов.Вакуумные лотковые сушилки обеспечивают баланс между эффективностью, бережной сушкой и универсальностью, что делает их предпочтительным выбором во многих отраслях.
По мере развития технологий постоянно совершенствуются технологии вакуумной сушки на лотках.Предпринимаются усилия по повышению энергоэффективности, сокращению времени сушки и совершенствованию систем автоматизации и контроля.Интеграция передовых датчиков и технологий мониторинга позволяет оптимизировать процессы и контролировать качество в режиме реального времени.Кроме того, изучается возможность использования альтернативных методов нагрева, таких как микроволновое или инфракрасное излучение, для дальнейшего повышения эффективности сушки и качества продукции.
Бережная сушка с помощью вакуумной сушильной печи для лотков представляет собой надежное и эффективное решение для различных отраслей промышленности.Поддерживая низкие температуры и создавая вакуумную среду, эти сушилки сохраняют целостность термочувствительных материалов, эффективно удаляя влагу.Понимание принципа работы, преимуществ, применения и передового опыта вакуумной сушки на лотках обеспечивает оптимальную производительность сушки и высокое качество конечной продукции.
Ответ: Вакуумные лотковые сушилки в первую очередь предназначены для сушки твердых материалов.Сушка жидких материалов может потребовать дополнительных усилий и специального оборудования.
Ответ: Время высыхания варьируется в зависимости от таких факторов, как природа материала, начальная влажность и желаемый конечный уровень влажности.Важно установить правильные параметры сушки посредством экспериментов и мониторинга.
Ответ: Да, вакуумные лотковые сушилки широко используются в фармацевтической промышленности для сушки термочувствительных материалов, включая активные фармацевтические ингредиенты (API) и гранулы.
Ответ: Вакуумные лотковые сушилки обычно используются в лабораторных и малых и средних производствах.Однако для крупномасштабного промышленного производства часто более подходят другие методы сушки, такие как ротационные сушилки или сушилки с псевдоожиженным слоем, из-за их более высокой производительности.
Ответ: Да, вакуумные лотковые сушилки хорошо подходят для сушки термочувствительных материалов с летучими соединениями.Низкая температура и низкое давление внутри сушилки помогают сохранить целостность этих соединений, гарантируя, что конечный продукт сохранит желаемые свойства.
О: Несколько индикаторов могут помочь определить завершение процесса сушки.К ним относятся достижение желаемого содержания влаги, соблюдение постоянного веса высушенного материала и проверка соответствия продукта определенным параметрам качества или спецификациям.
Ответ: Вакуумные лотковые сушилки обычно более эффективны для материалов с умеренным содержанием влаги.Для материалов с высоким начальным содержанием влаги может потребоваться этап предварительной сушки или альтернативные методы сушки, чтобы снизить содержание влаги до уровня, подходящего для сушки на вакуумном лотке.
О: При работе с вакуумными сушилками важно соблюдать технику безопасности.К ним относятся ношение соответствующих средств индивидуальной защиты (СИЗ), обеспечение надлежащего заземления электрических соединений и внимание к потенциальным опасностям, связанным с теплом и вакуумом.Кроме того, операторы должны быть обучены безопасной эксплуатации и обращению с оборудованием.
