Статические сушилки с псевдоожиженным слоем

Статические сушилки с псевдоожиженным слоем или сушилки с непрерывным псевдоожиженным слоем (сушилки и охладители) используются для свободно текущих сыпучих материалов с псевдоожиженным слоем, которые имеют распределение частиц по размерам.Статическая сушилка с псевдоожиженным слоем остается неподвижной во время работы.Статические сушилки с псевдоожиженным слоем могут работать в непрерывном или периодическом режиме.
Другие типы сушильных машин с псевдоожиженным слоем представляют собой вибрационные сушилки или охладители с псевдоожиженным слоем, в которых корпус сушилки колеблется, помогая движению материала через устройство и поддерживая псевдоожижение.
у него также есть один тип вертикальной сушилки с псевдоожиженным слоем, который работает в периодическом режиме, но этот тип вертикальной сушилки с псевдоожиженным слоем имеет некоторую производительность и легко очищается, поэтому может соответствовать требованиям GMP.

  • XF

  • HYWELL

  • 8419399090

  • SUS304/SUS316L/титан

  • Пищевая/Фармацевтическая/Химическая

штат:
Количество:

Статические сушилки с псевдоожиженным слоем: введение

Статические сушилки и охладители с псевдоожиженным слоем Hywell Machinery идеально подходят для сыпучих продуктов. Этот тип сушилки называется статическим псевдоожиженным слоем, поскольку во время работы сушилка остается неподвижной. Статическая система обеспечивает эффективный метод сушки относительно сыпучих частиц с разумным узким гранулометрическим составом. Сырье может иметь форму порошков, гранул, кристаллов, затравок, преформ и агломератов. Статическая сушилка с псевдоожиженным слоем может работать непрерывно или периодично и может быть круглой или прямоугольной. Поскольку для перемещения продукта отсутствует система механического привода, статические сушилки легче и проще в изготовлении – и, следовательно, дешевле, чем динамические сушилки/охладители с псевдоожиженным слоем. Использование многозонной схемы позволяет каждой секции сушилки с псевдоожиженным слоем иметь независимый контроль температуры и воздушного потока. Каждая зона может поддерживать разные фазы нагрева/охлаждения.

Агрегаты непрерывного и периодического действия для более однородных материалов, не склонных к агломерации.

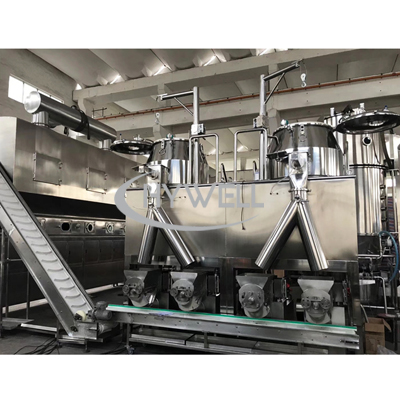

Сушилка непрерывного кипячения

Гранулятор с высоким сдвиговым усилием + сушилка с псевдоожиженным слоем

Сушилка непрерывного действия с псевдоожиженным слоем Вибрационный гранулятор+ Сушилка непрерывного действия с псевдоожиженным слоем


Статическая сушилка жидкости для линии растворимых гранул


Видео о статической сушилке с псевдоожиженным слоем


Статическая сушилка с псевдоожиженным слоем Описание

Машину для сушки гранулированной жидкости также называют сушилкой с псевдоожиженным слоем. Он состоит из воздушного фильтра, нагревателя, основной машины с псевдоожиженным слоем, питателя, циклонного сепаратора, тканевого мешка для сбора пыли (опция), центрифужного вентилятора высокого давления и воздушной трубы, а также блока управления. Поскольку свойства сырья существуют по-разному, при оснащении пылеулавливающего оборудования следует учитывать практическую необходимость. Он может одновременно выбрать циклонный сепаратор и тканевый мешочек или один из них. В общем, циклонный сепаратор необходимо выбирать только для сырья с большим удельным весом, а тканевый мешочек для пыли и мелкозернистого сырья с легким удельным весом. Между тем, на выбор имеется устройство подачи воздуха (направляющий воздушный вентилятор) и ленточный конвейер. Сырье через питатель подается в сушилку с псевдоожиженным слоем. Свежий воздух через фильтрацию и нагрев подается вентилятором на дно кипящего слоя и контактирует с твердым сырьем на распределительной тарелке. Таким образом формируется псевдоожиженное состояние и осуществляется теплообмен между воздухом и твердым телом. Высушенное сырье выгружается через выпускное отверстие, а отработанный газ выводится из верхней части псевдоожиженного слоя, который улавливает твердый порошок через циклонный сепаратор и тканевый мешок для сбора пыли. Способ нагрева имеет различные варианты выбора, например, можно использовать пар, электричество или печь с горячим воздухом (она может быть поставлена ​​по запросу клиента).


Основная система воздушного отопления статической сушилки с кипящим слоем снабжает сушильную камеру расчетным количеством воздуха. Расход воздуха рассчитывается с помощью программы расчета технологических процессов компании Hywell Machinery. Программа основана на фактических условиях окружающей среды в том месте, где будет установлена ​​сушильная машина.


Основная воздушная система статических сушилок с псевдоожиженным слоем состоит из воздушных фильтров, систем предварительного нагрева, воздухонагревателя, приточного вентилятора и, время от времени, системы осушения (опция). Основная воздушная система сконструирована в соответствии с фактическими требованиями продукта и условиями окружающей среды.


Система фильтрации мелких частиц и воздуха в статических сушилках с псевдоожиженным слоем. Мелкие частицы, выходящие из сушильной камеры и внешнего псевдоожиженного слоя вместе с отработанным воздухом, будут отделены от отработанного воздуха перед выпуском его в атмосферу.


Рукавный фильтр (опция) может быть автономным решением, поскольку эта технология способна удалять необходимые мелкие частицы порошка перед его выбросом в атмосферу. Мелкие частицы собираются в системе возврата мелких частиц, благодаря чему потери порошка сводятся к минимуму. Мелкие частицы можно повторно подавать в верхнюю часть сушильной камеры для достижения агломерации порошка, или их можно направить во внутренний или внешний псевдоожиженный слой. Опять же, требуемые характеристики порошка будут определять конструкцию системы мелкой фракции.


Фильтр для порошка (опция): Последним этапом системы сушки является просеиватель для порошка. Фильтр для порошка отделяет крупные частицы порошка от порошка, размер которых определяется для разделения. Нестандартный размер упаковывается в мешки, а порошок может быть либо непосредственно упакован в биг-бэги, либо транспортирован в силосную систему для других упаковочных систем.



Технические характеристики статической сушилки с псевдоожиженным слоем

Модель

Мощность вентилятора (кВт)

Входной воздух   температура (°С)

Вытяжной воздух   температура

(°С)

Расход пара

(кг/ч)

Мощность электронагревателя (кВт)

Производительность по испарению воды   (кг/ч)

Размер

 (мм)

XF-20

11

60-140

40-80

100

60

20-25

2600X800X2800

XF-30

22

60-140

40-80

200

120

30-45

2600X1000X2800

XF-50

30

60-140

40-80

400

240

50-80

5000X1200X3300

XF-80

55

60-140

40-80

600

360

120-150

6000X1200X3600

1. Компания Hywell Machinery оставляет за собой право на проектирование без предварительного уведомления.

2. Все характеристики статической сушилки с псевдоожиженным слоем являются настолько точными, насколько это возможно, но они не являются обязательными.

3.Машины Hywell допускают нестандартную настройку.

XF


Конструкционный материал статической сушилки с псевдоожиженным слоем

Компания Hywell Machinery может предложить наши статические сушилки с псевдоожиженным слоем серии XF с контактными деталями, изготовленными из нержавеющей стали SS304, SS316L, титана, дуплексной нержавеющей стали и т. д. В качестве системы управления у Hywell есть выбор: кнопочный, ПЛК + ЧМИ и т. д. Включение, а также основные электрические компоненты можно выбрать известных брендов, таких как ABB, Siemens или Schneider или других.

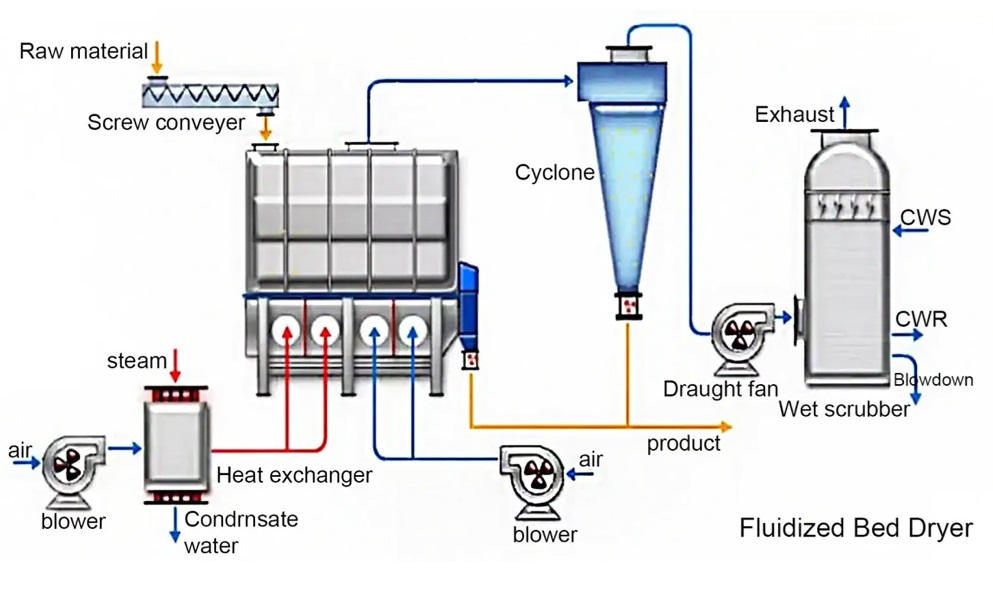

Как работает сушилка непрерывного действия с псевдоожиженным слоем

Сырье через питатель подается в сушилку с псевдоожиженным слоем. Свежий воздух через фильтрацию и нагрев подается вентилятором на дно кипящего слоя и контактирует с твердым сырьем на распределительной тарелке. Таким образом формируется псевдоожиженное состояние и осуществляется теплообмен между воздухом и твердым телом. Высушенное сырье выгружается через выпускное отверстие, а отработанный газ выводится из верхней части псевдоожиженного слоя, который улавливает твердый порошок через циклонный сепаратор и тканевый мешок для сбора пыли.


Взрывозащищенная сушилка с кипящим слоем

Взрывозащищенная сушилка с кипящим слоем

Сушилка с псевдоожиженным слоем с циркуляцией азота Сушилка с псевдоожиженным слоем с циркуляцией азота


Преимущества статической сушильной машины с псевдоожиженным слоем

Серия Hywell Machinery XF Статическая сушильная машина с псевдоожиженным слоем имела следующие преимущества по сравнению с традиционными решениями.

1.    Низкое энергопотребление по сравнению с другими типами сушилок.

2.    Точный контроль времени пребывания, продукт высушивается равномерно.

3.  Низкие эксплуатационные расходы

4.  Секция охлаждения встроена в сушилку (опция)

5.  Небольшая занимаемая площадь

6.  Гибкость процесса

7.  Надежная система, меньше времени простоя

8. Система подачи для сушилки с псевдоожиженным слоем может быть ручной, шнековой или ленточным конвейером.

9. Плавный ход, надежная работа, простота в эксплуатации.

10. Тщательно отполированные внутренние и внешние поверхности машины, без мертвых углов, легко очищаются, без перекрестного загрязнения.

11. Высота камеры псевдоожижения и пылеулавливания может быть спроектирована в соответствии с требованиями клиента.

12. Сушка в псевдоожиженном слое отличается хорошей регулировкой и широкими возможностями применения. Толщину сырья, скорость перемещения и амплитуду можно регулировать.

13. Процесс сушки в псевдоожиженном слое наносит минимальный ущерб поверхности сырья. Оборудование можно использовать для сушки легколомающегося сырья. Сушилка с псевдоожиженным слоем также подходит для сушки сырья неправильной формы.


Варианты сушильных машин с псевдоожиженным слоем

1.    Конструкционный материал сушильной машины с псевдоожиженным слоем

Мы можем предложить нашу вибрационную сушилку с псевдоожиженным слоем с контактной частью, изготовленной из углеродистой стали, SS304, SS316/316L, титана, дуплексной нержавеющей стали и т. д. Стандарты внутренней и внешней отделки могут быть адаптированы к потребностям клиента.

2.    Варианты подачи и разгрузки сушильной машины с псевдоожиженным слоем

Вибрационные системы сушки в псевдоожиженном слое могут иметь различные методы подачи и разгрузки, соответствующие требованиям линий розлива и производства.

3.    Специально разработанные размеры сушильной машины с псевдоожиженным слоем

Размеры нашей сушилки непрерывного действия с псевдоожиженным слоем могут быть определены в соответствии с требованиями заказчика.

4.    Размеры сушилки с псевдоожиженным слоем

Сушилка с псевдоожиженным слоем имеет общую производительность обработки и больший размер по запросу. более.




сушильная машина с псевдоожиженным слоем

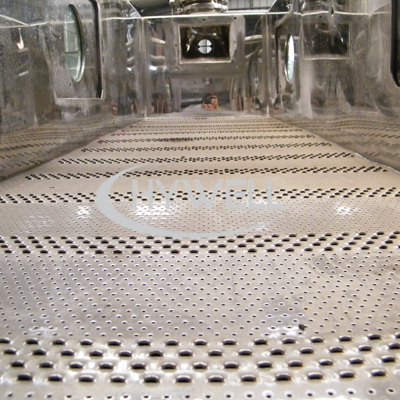

Статическая доска для сушки жидкости

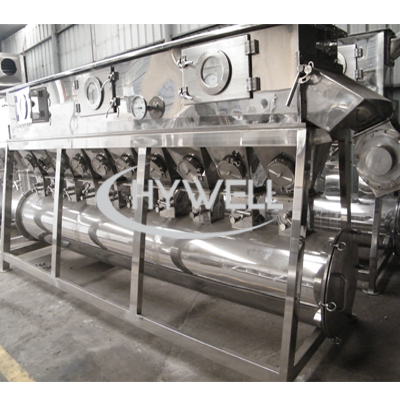

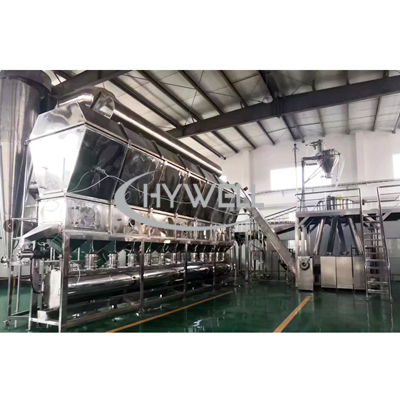

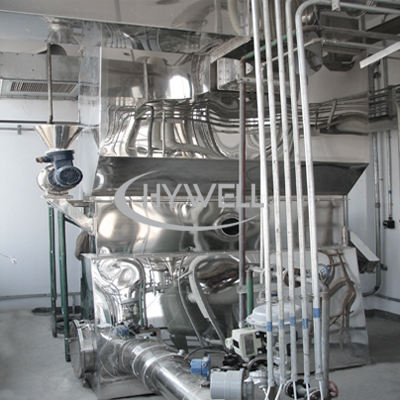

Сушилка непрерывного действия с псевдоожиженным слоем

Статический воздушный клапан осушителя жидкости


Применение сушилки с псевдоожиженным слоем:

Основная сушилка с псевдоожиженным слоем имеет три модели в машиностроительной компании Hywell, она оснащена статической сушилкой с псевдоожиженным слоем. вертикальная сушилка с псевдоожиженным слоем и вибрационная сушилка с псевдоожиженным слоем. Сушилка с псевдоожиженным слоем широко применяется в фармацевтике, химической, пищевой промышленности, переработке зерна и т. д. Например, для осушения и сушки порошкообразных и гранулированных материалов, таких как сыпучие фармацевтические препараты, гранулированные патентованные лекарства, препараты, корма, пластмассовые смолы, и т. д. Диаметр гранул должен находиться в диапазоне от 0,1 до 6 мм, а лучше всего от 0,5 до 3 мм.

Основные технические параметры сушилки с псевдоожижением приведены для справки. Hywell также производит и проектирует продукцию в соответствии с требованиями клиентов.


211

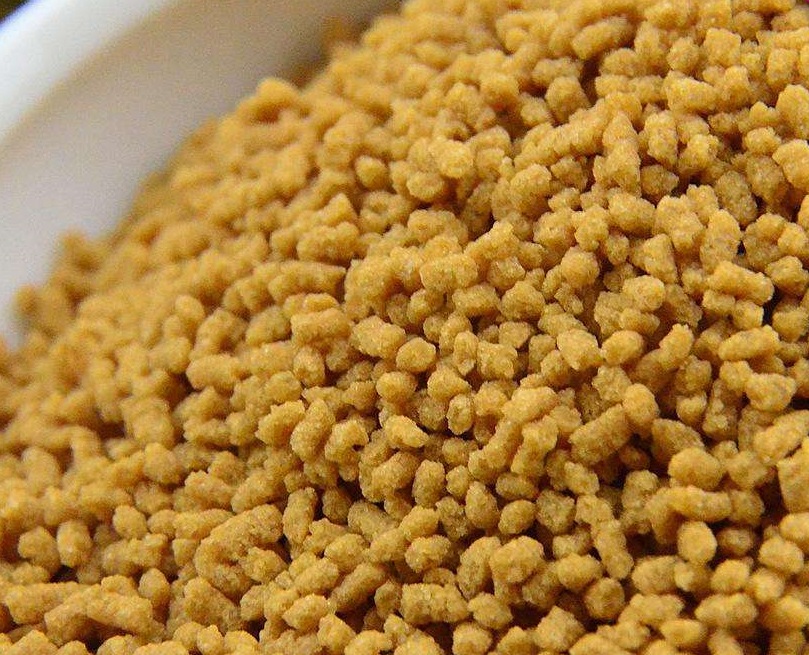

Приправы в гранулах

время

Растворимый чай в гранулах


Факторы, которые следует учитывать при использовании статической сушилки с псевдоожиженным слоем

Для достижения оптимальных результатов сушки с помощью статической сушилки с псевдоожиженным слоем необходимо учитывать несколько факторов. Давайте обсудим ключевые соображения.

Характеристики продукта

Характеристики высушиваемого материала, такие как размер частиц, форма и содержание влаги, оказывают существенное влияние на процесс сушки. Понимание этих свойств помогает выбрать подходящие параметры сушки и оптимизировать эффективность сушки.

Желаемое содержание влаги

Важным фактором, который следует учитывать, является целевое содержание влаги в высушенном продукте. Он определяет необходимое время пребывания в псевдоожиженном слое и помогает установить соответствующую температуру и параметры воздушного потока для эффективной сушки. Понимание желаемого содержания влаги имеет важное значение для достижения желаемого качества продукта.

Скорость и температура воздуха

Скорость и температура псевдоожижающего воздуха или газа существенно влияют на процесс сушки. Более высокие скорости воздуха способствуют лучшему псевдоожижению и теплопередаче, что приводит к более быстрой сушке. Температуру псевдоожижающей среды следует тщательно контролировать во избежание ухудшения качества или перегрева продукта.

Время проживания

Время пребывания относится к продолжительности, в течение которой материал остается в псевдоожиженном слое. Это зависит от таких факторов, как содержание влаги, размер частиц и желаемая эффективность сушки. Правильный расчет времени пребывания гарантирует, что материал достигнет желаемого содержания влаги без недосушивания или пересушивания.


Техническое обслуживание и устранение неисправностей статических сушилок с псевдоожиженным слоем

Для обеспечения стабильной работы статической сушилки с псевдоожиженным слоем необходимы регулярное техническое обслуживание и оперативное устранение неисправностей. Давайте рассмотрим некоторые ключевые методы обслуживания и общие советы по устранению неполадок.

Регулярная чистка и осмотр

Регулярная очистка псевдоожиженного слоя, системы распределения воздуха и вытяжной системы имеет решающее значение для предотвращения засоров или отложений, которые могут помешать процессу сушки. Кроме того, регулярный осмотр помогает выявить любые изношенные компоненты или потенциальные проблемы, которые необходимо устранить.

Мониторинг температуры и воздушного потока

Мониторинг и поддержание надлежащей температуры и воздушного потока жизненно важны для эффективной сушки. Регулярная калибровка и проверка датчиков температуры, измерителей расхода воздуха и систем управления помогают обеспечить точные и надежные условия сушки.

Обработка вариаций продукта

Для разных продуктов могут потребоваться определенные корректировки параметров сушки. Понимание различий в характеристиках продукта и соответствующая адаптация процесса сушки обеспечивают стабильные и оптимальные результаты сушки.

Решение распространенных проблем

Статические сушилки с псевдоожиженным слоем могут столкнуться с такими проблемами, как неравномерное псевдоожижение, плохая теплопередача или непостоянная сушка. Методы устранения неполадок, такие как регулировка воздушного потока, оптимизация материала слоя или изменение источника тепла, могут помочь решить эти проблемы и поддерживать оптимальную производительность сушилки.

Заключение

Статические сушилки с псевдоожиженным слоем предлагают эффективные и универсальные решения для сушки для различных отраслей промышленности. Благодаря своей энергоэффективности, возможности равномерной сушки и бережному обращению с продуктами они стали незаменимыми в таких секторах, как фармацевтика, пищевая, химическая и сельское хозяйство. Понимая принцип работы, конструктивные особенности и методы технического обслуживания, предприятия промышленности могут использовать преимущества статических сушилок с псевдоожиженным слоем для оптимизации процессов сушки и получения высококачественных высушенных продуктов.


Часто задаваемые вопросы

  1. В чем разница между статической сушилкой с псевдоожиженным слоем и вибрационной сушилкой с псевдоожиженным слоем?

    Статическая сушилка с псевдоожиженным слоем работает по принципу псевдоожижения, при котором частицы суспендируются в псевдоожиженном состоянии. Напротив, вибрационная сушилка с псевдоожиженным слоем использует механическую вибрацию для псевдоожижения частиц. Выбор между ними зависит от конкретных требований приложения.

  2. Может ли статическая сушилка с псевдоожиженным слоем обрабатывать термочувствительные продукты?

    Да, статические сушилки с псевдоожиженным слоем подходят для термочувствительных продуктов. Бережное обращение и точный контроль параметров сушки делают их идеальными для сушки деликатных материалов без ущерба для их качества.

  3. Можно ли добиться равномерной сушки с помощью статической сушилки с псевдоожиженным слоем?

    Да, статические сушилки с псевдоожиженным слоем предназначены для обеспечения равномерной сушки. Псевдоожижение частиц обеспечивает постоянное воздействие условий сушки, что приводит к равномерному удалению влаги по всему материалу.

  4. Сколько времени занимает сушка продуктов в статической сушилке с псевдоожиженным слоем?

    Время сушки зависит от различных факторов, в том числе от исходной влажности, характеристик продукта, желаемой влажности и параметров сушки. Правильная оценка и контроль этих факторов определяют время высыхания для каждого конкретного применения. Важно провести тестирование и оптимизацию для достижения желаемой эффективности сушки.

  5. Можно ли использовать статическую сушилку с псевдоожиженным слоем для периодической обработки?

    Да, статические сушилки с псевдоожиженным слоем обычно используются для периодической обработки. Они обеспечивают гибкость при работе с партиями различных размеров и могут обрабатывать широкий спектр материалов. Регулируя параметры сушки и время пребывания, статические сушилки с псевдоожиженным слоем могут эффективно сушить партии различных размеров.
