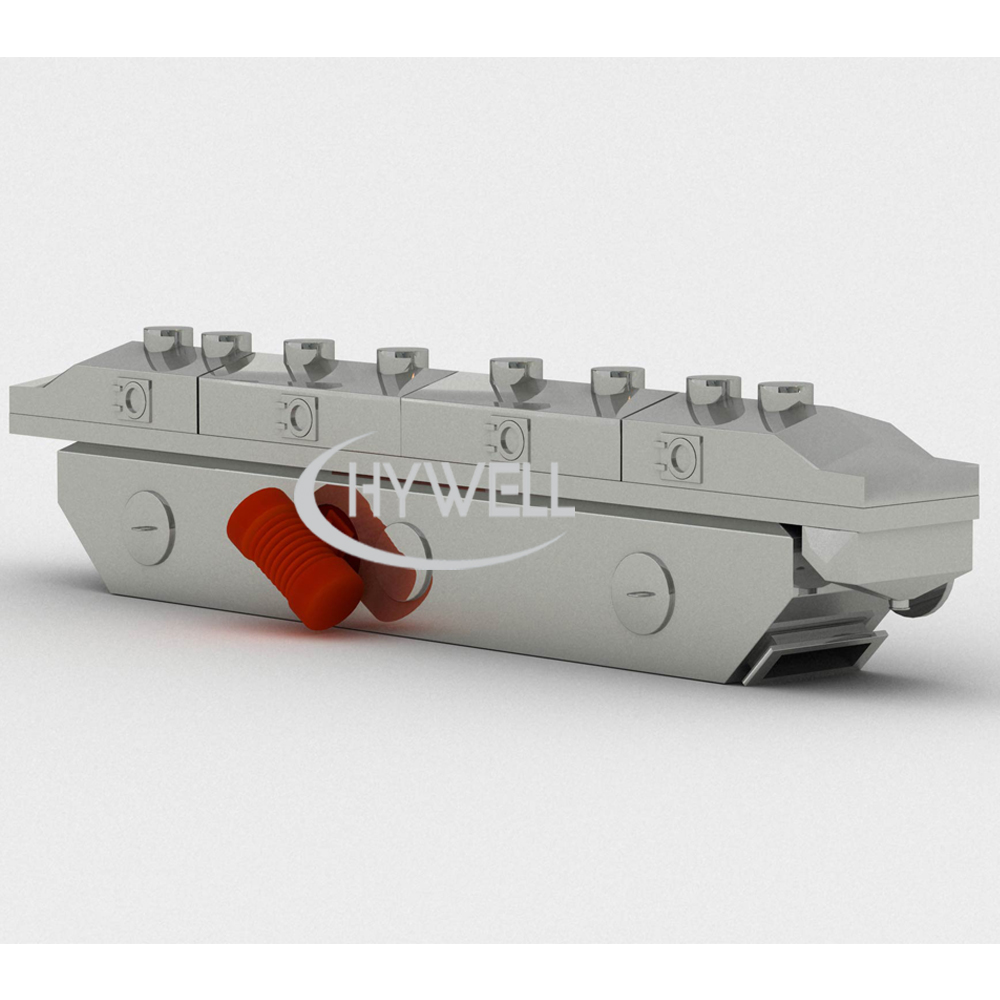

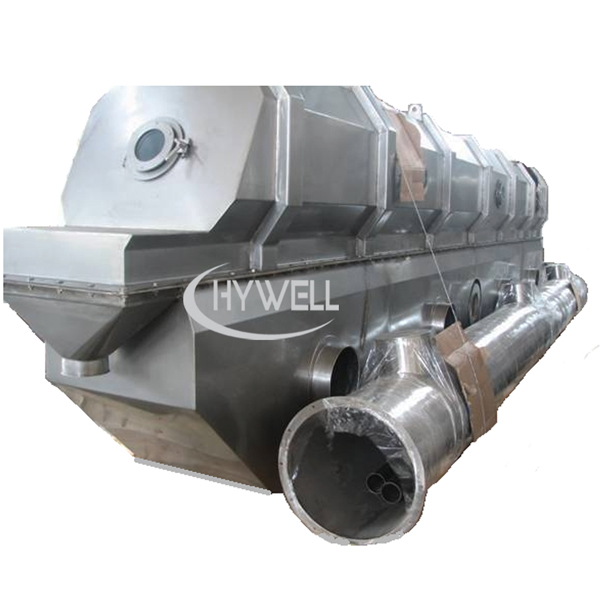

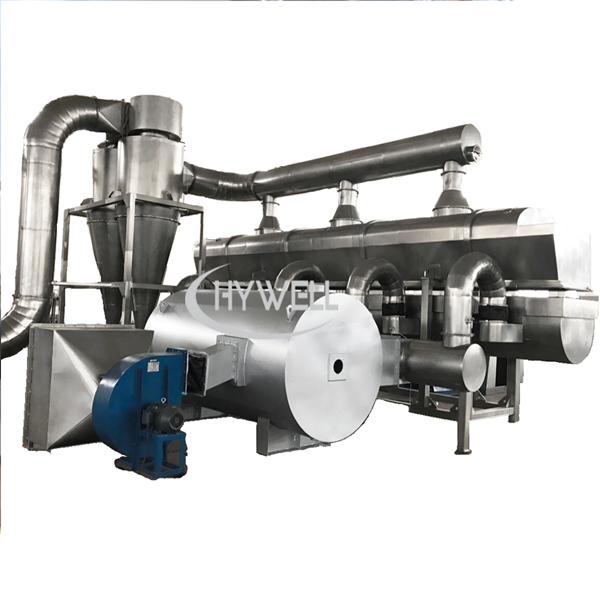

Вибрационная сушилка с псевдоожиженным слоем

Введение вибрационной жидкой кровати.

Вибрационная сушилка с псевдоожиженным слоем Hywell Machinery — это новая технология, разработанная на основе статической сушилки с псевдоожиженным слоем . В сушилку с псевдоожиженным слоем добавляется механическая вибрация. Материал подается в вибрационную сушилку с псевдоожиженным слоем, где под двойной функцией вибрации и воздушного потока материал движется вдоль псевдоожиженного слоя, непрерывно выбрасываясь вперед. Горячий воздух поднимается вверх через псевдоожиженный слой и влажные материалы от тепла после обмена. После высыхания продукты будут выгружены из вибрационной сушилки с псевдоожиженным слоем.  Наша компания имеет не только вибрационную сушилку с псевдоожиженным слоем, но и гранулятор с псевдоожиженным слоем..

Описание вибрационной сушилки с псевдоожиженным слоем

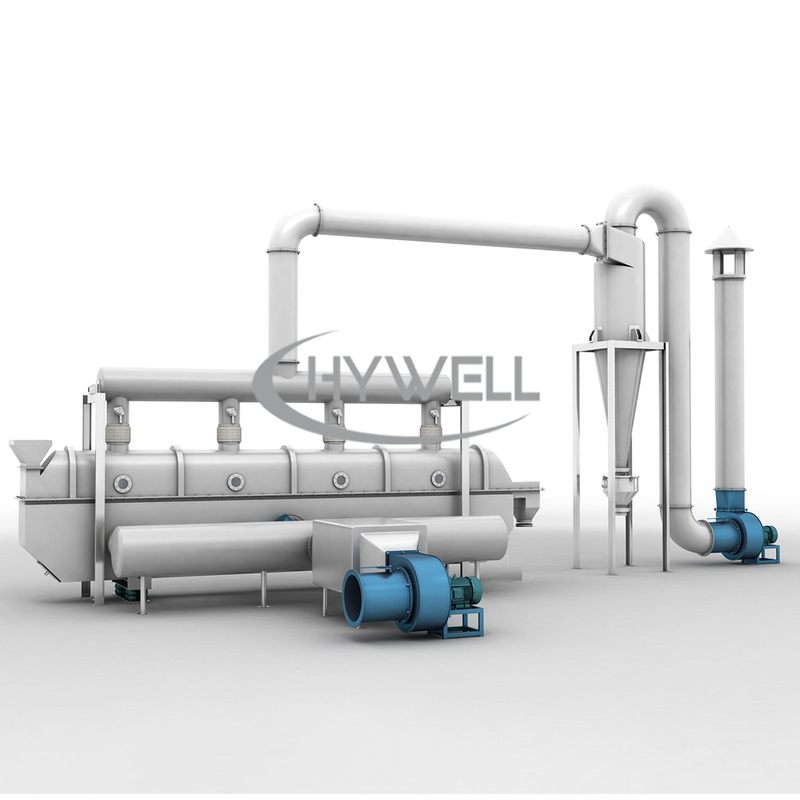

Вибрационная сушилка с псевдоожиженным слоем включает в себя нагревательное устройство, основную машину, систему фильтрации воздуха для продуктов и воздушную систему.

Основная система воздушного отопления вибрационной сушилки с кипящим слоем снабжает сушильную камеру расчетным количеством воздуха. Расход воздуха рассчитывается с помощью программы расчета технологических процессов компании Hywell Machinery.

Программа сушилки со встряхивающимся псевдоожиженным слоем основана на фактических условиях окружающей среды в физическом месте, где будет установлена ​​сушилка.

Основная воздушная система встряхивания сушилки для жидкости состоит из воздушных фильтров, систем предварительного нагрева, воздушного нагревателя, вентилятора питания и время от времени системы осушителя. Основная воздушная система встряхивающей жидкой сушилки построена в соответствии с фактическими требованиями продукта и условий окружающей среды.

Система фильтрации мелкой фракции и воздуха в сушилке с псевдоожиженным слоем. Мелкие частицы, выходящие из сушильной камеры и внешнего псевдоожиженного слоя, вместе с отработанным воздухом будут отделяться от отработанного воздуха перед выпуском его в атмосферу.

Циклоны и рукавные фильтры вихревых сушилок с псевдоожиженным слоем являются наиболее распространенными способами фильтрации мелких частиц из воздуха. Циклоны редко остаются в одиночестве. Это связано с тем, что выбросы часто нарушают экологические требования в отношении разрешенного количества мг порошка на м3/воздух. Поэтому необходим рукавный фильтр (опция).

Сумка для сушилки для встряхивания встряхивания может быть автономным раствором, поскольку эта технология способна удалять необходимые порошковые штрафы перед выходом в атмосферу. Штрафы собираются в системе возврата штрафов, поэтому потеря порошка уменьшается до минимума. Штрафы могут быть повторно введены в верхнюю часть сушильной камеры, чтобы достичь агломерации порошка или их отправить на внутренний или внешний плащ жидкости. Опять же, требуемые характеристики порошка будут определяться проектирование системы штрафов.

Порошок Sifter (вариант): последним этапом встряхивающей сушилки для слоя является порошковой ситтер. Порошок просеивания отделяет большие частицы порошка от порошка, размер определяется для разделения. Размер выключенного размера выключен, и порошок может быть либо непосредственно упакован в большие сумки, либо передавать в систему силоса для других систем упаковки.

Если материалы чувствительны к тепло, он может использовать нашу вакуумную сушилку для сушилки для его высушивания.

Вибрационная сушилка для жидкости для гранул напитков



Вибрационная сушилка с псевдоожиженным слоем для  хлорида калия

Спецификации  вибрирующих сушилок для жидкости

Модель	Площадь кровати (м⊃2;)	Температура воздуха впускного отверстия (ºC)	Температура выхлопного воздуха (ºC)	Вода испаренная емкость (кг/ч)	Вибрация моторная мощность (кВт)
ZLG4,5*0,45	2.025	70-300	40-80	30-70	1.1x2
ZLG4,5*0,60	2.7	70-300	40-80	50-100	1.1x2
Zlg6*0,45	2.7	70-300	40-80	50-100	1,5x2
Zlg6*0,60	3.6	70-300	40-80	80-130	1,5x2
Zlg6*0,75	4.5	70-300	40-80	110-160	2.2x2
Zlg6*0,9	5.4	70-300	40-80	130-180	2.2x2
Zlg7,5*0,60	4.5	70-300	40-80	110-190	2.2x2
Zlg9x1.2	10.8	70-300	40-80	230-400	4x2
1. Hywell Machinery оставляет за собой право на дизайн без уведомления 2. Все характеристики вибрационных сушилок с псевдоожиженным слоем являются настолько точными, насколько это возможно, но не являются обязательными.

Сделанная сушильная пластина с сушилкой для вибрационной жидкости

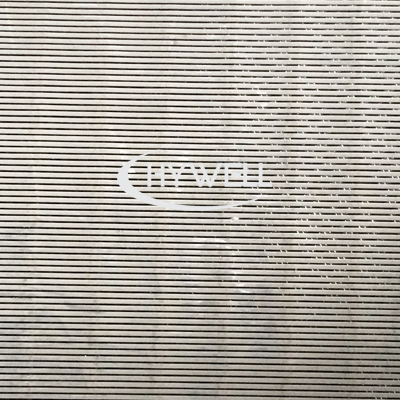

Плита вибрационной сушилки с псевдоожиженным слоем является основным компонентом, который контактирует с материалом на протяжении всего процесса сушки. Он также играет решающую роль в псевдоожижении и испарении влаги, что делает его одной из наиболее важных частей машины.

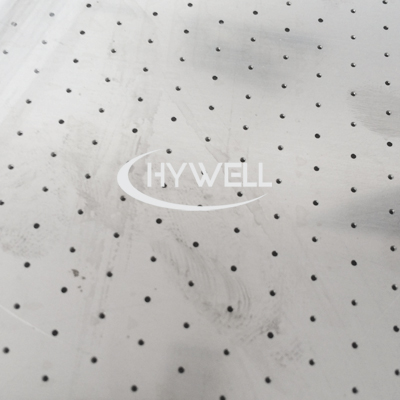

Чтобы соответствовать характеристикам различных материалов, Hywell Machinery предлагает различные конструкции станин, в том числе прямые перфорированные пластины, жалюзийные перфорированные пластины (язычкового типа), сетчатые пластины и комбинированные перфорированные пластины..

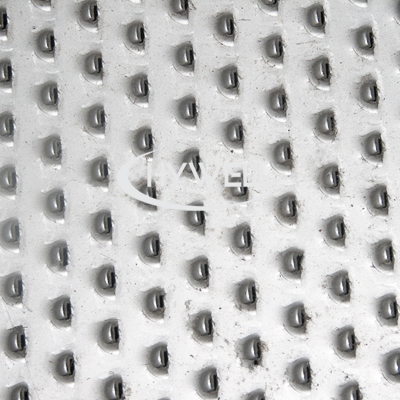

• Перфорированные пластины с жалюзи (язычком) обычно рекомендуются для материалов с низкой объемной плотностью или небольшим удельным весом, поскольку они помогают предотвратить выдувание мелких частиц.

• Сетчатые пластины идеально подходят для порошков или мелких частиц с относительно высоким удельным весом. Минимальное отверстие сетки может составлять всего 0,2 мм , что делает их подходящими для таких материалов, как соль, сульфат натрия и другие мелкозернистые продукты..

Добро пожаловать в контакт с Hywell Machinery . Наши опытные инженеры предоставят бесплатную техническую консультацию и порекомендуют наиболее подходящую конструкцию станины с учетом ваших требований к материалу и производству.

Способ нагрева  вибрационной сушилки с псевдоожиженным слоем

Вибрационная сушилка с псевдоожиженным слоем требует большого объема горячего воздуха и значительного количества тепловой энергии для достижения эффективной сушки. Поэтому выбор подходящего метода отопления является важной частью проектирования системы.

Обычные варианты нагрева вибрационных сушилок с псевдоожиженным слоем включают:

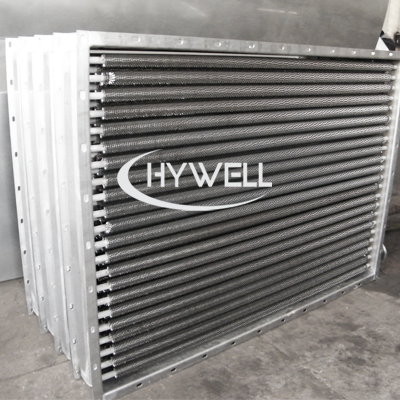

• Паровые теплообменники

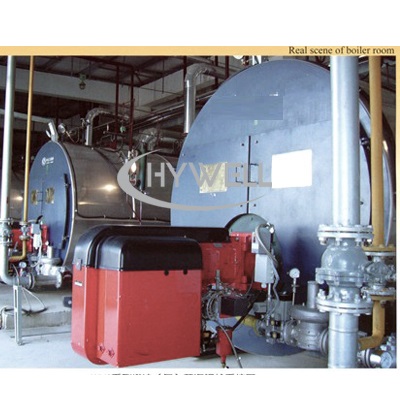

• Генераторы горячего воздуха, работающие на природном газе или дизельном топливе

• Системы отопления на термальном масле (горячем масле)

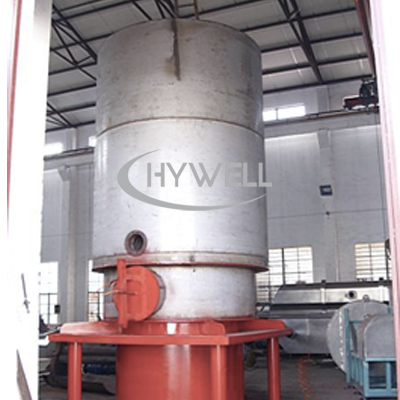

• Угольные печи горячего воздуха (используются в некоторых регионах)

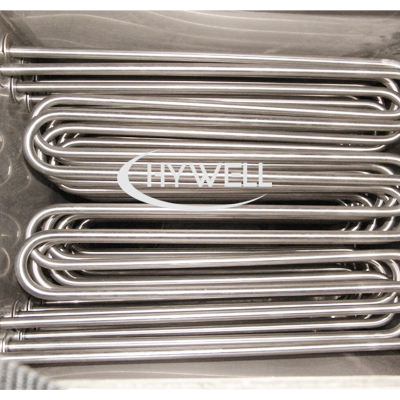

• Электрические обогреватели

Среди этих вариантов электрический нагрев обычно рекомендуется только для оборудования малой мощности , поскольку крупногабаритные сушилки требуют высокой мощности нагрева, что приводит к высокому потреблению электроэнергии и эксплуатационным затратам.

Наиболее подходящий метод нагрева зависит от нескольких факторов, включая свойства материала, производственную мощность, доступные источники энергии, местные затраты на электроэнергию и условия эксплуатации клиента.

Свяжитесь с Hywell Machinery для получения бесплатной технической консультации. Наши опытные инженеры порекомендуют наиболее эффективное и экономичное решение отопления для вашего конкретного применения.

Флюидированные строительные материалы для сушилки

Hywell Machinery может предложить нашу флюидированную сушилку в серии ZLG с контактными частями, которые будут построены в SS304, SS316L, титане, дуплексной нержавеющей стали и т. Д. Электрические части системы управления сушильной машиной могут быть адаптированы к потребностям клиента.

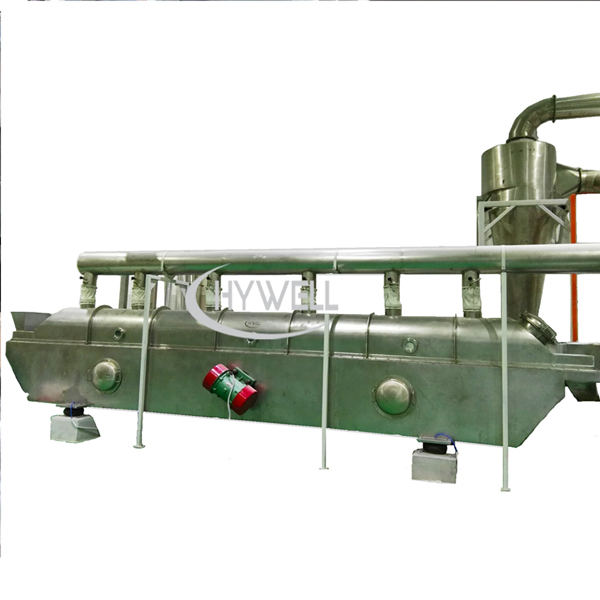

Как работает вибрационная сушилка с псевдоожиженным слоем

Система непрерывного псевдоожиженного слоя представляет собой машину, в которой непрерывный поток «мокрого» порошкового, гранулированного или хлопьевидного материала транспортируется по перфорированному слою.  Горячий сушильный воздух продувается через отверстия перфорированной пластины.  Влажные твердые частицы поднимаются со дна и заставляют твердые частицы вести себя как жидкость. Скорость воздуха регулируется таким образом, чтобы поддерживать подвижный слой материала в псевдоожиженном состоянии.

Преимущества вибрационной сушилки с псевдоожиженным слоем Hywell

Вибрационная сушилка с псевдоожиженным слоем серии Hywell ZLG обладает следующими преимуществами по сравнению с обычным сушильным оборудованием:

1. Низкое энергопотребление.

Вибрационная сушилка с псевдоожиженным слоем обеспечивает превосходную эффективность теплопередачи, что приводит к снижению энергопотребления по сравнению со многими традиционными системами сушки.

2. Равномерное качество сушки

Точный контроль времени пребывания материала обеспечивает постоянное содержание влаги и равномерную сушку по всему изделию.

3. Низкие затраты на эксплуатацию и техническое обслуживание.

Простая механическая конструкция, надежная работа и высокий тепловой КПД помогают снизить затраты на эксплуатацию и техническое обслуживание.

4. Гибкая конструкция процессов

Сушилка может быть оснащена встроенными секциями сушки и охлаждения , что позволяет удовлетворить различные технологические требования в одной машине.

5. Надежная непрерывная работа

Вибрация, создаваемая вибрационными двигателями, обеспечивает стабильное движение материала, надежность непрерывного производства, минимальное время простоя и длительный срок службы.

6. Гибкие возможности кормления

Систему подачи можно настроить с использованием ручной подачи, шнековых питателей, вибрационных питателей или ленточных конвейеров для соответствия различным производственным линиям.

7. Простота эксплуатации и очистки.

Машина имеет простую систему управления, плавную работу и полированные внутренние и внешние поверхности без мертвых углов, что упрощает очистку и предотвращает перекрестное загрязнение.

8. Регулируемые рабочие параметры.

Глубину слоя материала, амплитуду и частоту вибрации, а также скорость транспортировки можно регулировать в соответствии с широким диапазоном материалов и производственных мощностей.

9. Бережное обращение с продуктом

Мягкая вибрация сводит к минимуму поломку продукта, что делает сушилку идеальной для хрупких гранул, кристаллов и материалов неправильной формы.

10. Гигиеничная конструкция закрытой системы

Закрытый процесс сушки предотвращает внешнее загрязнение, снижает выбросы пыли и подходит для непрерывного производства в пищевой и химической промышленности.

Варианты вибрационной жидкости для сушилки

1.   Строительный материал вибрационной сушилки для слоев жидкости:

Hywell может предложить систему вибрационной сушилки с псевдоожиженным слоем с контактными деталями, изготовленными из углеродистой стали, SS304, SS316/316L, титана, дуплексной нержавеющей стали и т. д. Стандарт внутренней и внешней отделки может быть адаптирован к потребностям клиента.

2.   Система сушки для сушки вибрационной жидкости и варианты разряда:

Вибрационная система сушки в псевдоожиженном слое может иметь различные методы подачи и разгрузки, соответствующие требованиям линии наполнения и производства.

3.   Специально спроектированные размеры вибрационной системы сушки в псевдоожиженном слое:

Размеры вибрационной системы сушки в псевдоожиженном слое могут быть определены в соответствии с требованиями заказчика.

4.   Размеры системы сушки вибрационной жидкости:

Общая производительность системы вибрационной сушки в псевдоожиженном слое с увеличенным размером по запросу. более.

5. Вибрационная прокладка  системы сушки вибрационной жидкости

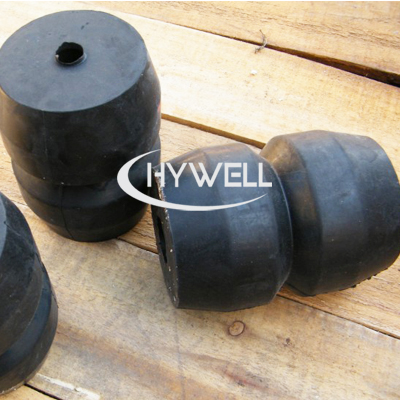

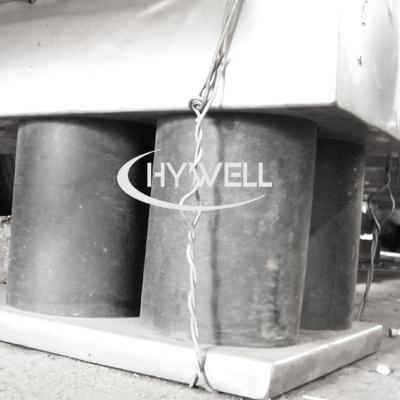

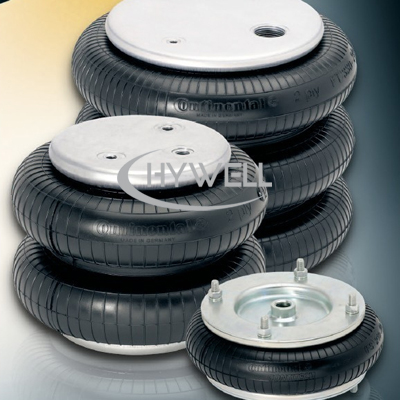

Что касается виброподушки, мы можем выбрать два варианта: обычная резиновая виброподушка и подушка безопасности. Подушка с воздушной подушкой используется для сушки легко ломающихся материалов. например, процесс сушки панировочных сухарей.

Нанесение  вибрационной жидкости сушилки

Вибрационная сушилка с псевдоожиженным слоем широко используется в фармацевтической, химической, пищевой и электронной промышленности.

1. Вибрационные сушилки с псевдоожиженным слоем для нефтехимической промышленности.

Вибрационные сушилки для неорганических

Гидрофторид аммония, перманганат калия, тиоцианат натрия, сульфат кобальта, сульфат никеля, гептагидрат сульфата цинка, хлорид аммония, кальций, хлорид стронция, хлорат натрия и т. д.

Вибрационные сушилки для жидкости для органических веществ

П-нитробензойная кислота, фумариновая кислота, пентаэритрит, резорцинол, катехол, гипохлорит кальция, силикат натрия, GDL, глюконат натрия, тиореа, сорбит, дициандиамид.

Вибрационные сушилки для пестицидов для пестицидов

Имидаклопридные гранулы, гранулы глифосат

Вибрационные сушилки для жидкости для полимера

Высокая аборбентная смола, полистирольная смола, полиакрилат натрия

Вибрационные сушилки с псевдоожиженным слоем для химических добавок

Метилцеллюлоза, полиакриламид, гидроксиэтил целлюлоза

2. Вибрационные сушилки с псевдоожиженным слоем для пищевой промышленности и производства напитков.

Трегалоза, карамельная, татарная кислота, кофе, хлебные крошки, молочный порошок, лимонная кислота, цитрат калия, цитрат натрия, мальтит, ксилоза и ксилол.

Вибрационные плавные сушилки для кроватей видео

Особенности вибрационной сушилки с псевдоожиженным слоем Hywell

1. Перфорированная станина стержневого типа.

В сушильном слое используется перфорированная пластина стержневого типа с минимальным отверстием щели 0,2 мм . Хотя стоимость изготовления выше, чем у обычных перфорированных пластин, она эффективно предотвращает утечку материала и исключает необходимость очистки скопившегося продукта в нижней воздушной камере.

2. Плоская поверхность для лучшего псевдоожижения.

Плита стержневого типа обеспечивает очень ровную поверхность сушки без мертвых зон, обеспечивая плавное движение материала, равномерное псевдоожижение и улучшенные гигиенические характеристики.

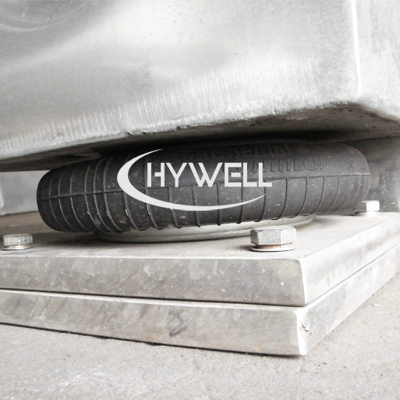

3. Система виброизоляции пневматической пружины

В системе виброизоляции вместо обычных резиновых опор или механических пружин используются Это значительно снижает вибрацию, передаваемую на фундамент, снижает рабочий шум и сводит к минимуму поломку продукции. пневматические пружины .

4. Интегрированная сушка и охлаждение.

Оборудование может быть оснащено передней секцией сушки и задней секцией охлаждения , что позволяет охлаждать продукт сразу после сушки и передавать его непосредственно в процесс упаковки.

5. Короткое время пребывания

Время пребывания материала обычно составляет 6–8 минут , что обеспечивает быстрое высыхание при минимизации термического воздействия и сохранении качества продукта.

6. Регулируемое время пребывания

Регулируемый сливной затвор позволяет операторам контролировать глубину слоя материала и время пребывания, что позволяет легко достичь желаемого конечного содержания влаги.

7. Оптимизированное многозонное распределение воздуха.

Нижняя воздушная камера оснащена многозонной системой распределения воздуха с несколькими воздухозаборниками. В каждую зону можно подавать разные объемы воздуха и температуру, обеспечивая равномерное распределение воздушного потока и более высокую эффективность сушки.

8. Усиленная вибрационная конструкция.

Монтажная труба вибродвигателя усилена прочными усиливающими пластинами для равномерного распределения вибрации по сушильному слою. Регулируемые эксцентриковые противовесы предназначены для оптимизации вибрационных характеристик и предотвращения резонанса.

9. Увеличенная верхняя камера

Увеличенная расширительная камера снижает скорость воздуха, сводит к минимуму унос мелкого порошка и повышает эффективность извлечения продукта.

10. Удобный осмотр и очистка.

Несколько смотровых окон, дверцы для очистки и специальная дверца для очистки на разгрузочном конце делают регулярный осмотр, очистку и техническое обслуживание быстрыми и удобными.

11. Конструкция для тяжелых условий эксплуатации.

Верхняя камера усилена бесшовными стальными трубками для повышения жесткости конструкции и обеспечения долгосрочной эксплуатационной стабильности.

12. Фиксированная конструкция верхней камеры.

Верхняя камера остается неподвижной и соединена с вибрирующей нижней станиной посредством гибких соединителей. Такая конструкция уменьшает подвижную массу, снижает нагрузку на вибродвигатели, продлевает срок службы оборудования.

13. Система косвенного нагрева.

Генератор горячего воздуха имеет конструкцию непрямого нагрева , предотвращающую контакт продуктов сгорания с продуктом и обеспечивающую чистую сушку.

14. Несколько вариантов топлива

Генератор горячего воздуха может быть сконфигурирован для нагрева природного газа, дизельного топлива, сжиженного нефтяного газа, термомасла, пара или электрического отопления , в зависимости от источника энергии и условий эксплуатации заказчика. (Газовые и жидкотопливные горелки являются альтернативными вариантами и не могут использоваться одновременно.)
