Роторное вибрационное сито

Введение в роторное вибрационное сито

Широкий ассортимент ротационных вибрационных сит

Любые частицы, порошок или суспензия могут быть просеяны. Просеивание размером до 500 меш (28 микрон) и фильтрация размером до 5 микрон позволяют добиться эффективного просеивания и фильтрации.

Вращающееся вибрационное сито для порошка, предотвращающее засорение сетки

Вращающееся вибрационное сито оснащено автоматической очисткой и настройками защиты от засорения, чтобы свести к минимуму вероятность блокировки сита.

Роторные вибрационные сита имеют однослойную или многослойную сортировку.

Он может выбрать от одного до пяти экранов, одновременно сортируя или фильтруя от двух до шести оценок.

Высокоэффективное точное просеивание вращающегося вибрационного сита.

Удобная замена сита на вращающееся вибросито

В соответствии с различными потребностями различных структур сетки экрана. Время одной из замен экрана сокращается до 3-5 минут. Экран имеет более длительный срок службы и более высокую эффективность.

Отсутствие механической вибрационной проводимости вращающегося вибрационного сита.

Трехмерная вибрация, создаваемая новым источником вибрации, является сильной и устойчивой. Оборудование может быть установлено в любом желаемом месте с легкостью перемещения.

Экономичность и экологичность вращающегося вибрационного сита

Машина и экран имеют длительный срок службы, низкое энергопотребление, низкие затраты на техническое обслуживание и высокую эффективность, легко заменяются, а другие функции делают устройство доступным.

Роторное вибрационное сито

Роторное вибрационное сито

Роторное вибрационное сито

Технические характеристики вращающегося вибрационного сита

Как выбрать правильную модель машины круглого просеивания?

При выборе машины круглого просеивания (круглое вибрационное сито/круглое вибросито) необходимо тщательно учитывать следующие ключевые параметры, чтобы обеспечить надлежащую производительность и длительный срок службы:

1. Характеристики материала (самые важные)

Вы должны четко понимать свойства материала:

• Название материала

• Распределение частиц по размерам

• Содержание влаги

• Объемная плотность

• Текучесть

• Вязкость (если применимо)

Свойства материала напрямую влияют на эффективность просеивания и на то, будет ли сетка засоряться.

2. Производительность обработки (пропускная способность)

• Требуемая производительность (кг/ч)

• Периодическая или непрерывная работа

Производительность определяет диаметр и размер деки круглого вибросита. Выбор неправильного размера может привести к перерасходу средств или напрасной трате инвестиций.

3. Требуемая точность разделения

Целевой размер ячейки (номер ячейки или микроны)

Количество фракций, подлежащих разделению

Если требуется разделение частиц нескольких размеров, требуется многоярусное круглое вибрационное сито.

4. Количество колод (слоев)

1). 1 слой → удаление примесей

2).   2–3 слоя → сортировка/классификация

Доступно до 5 слоев (для стабильности рекомендуется 3 слоя)

Большее количество слоев увеличивает сложность, но позволяет осуществлять многоэтапное разделение.

5.   Система очистки экрана.

Чтобы предотвратить засорение сетки:

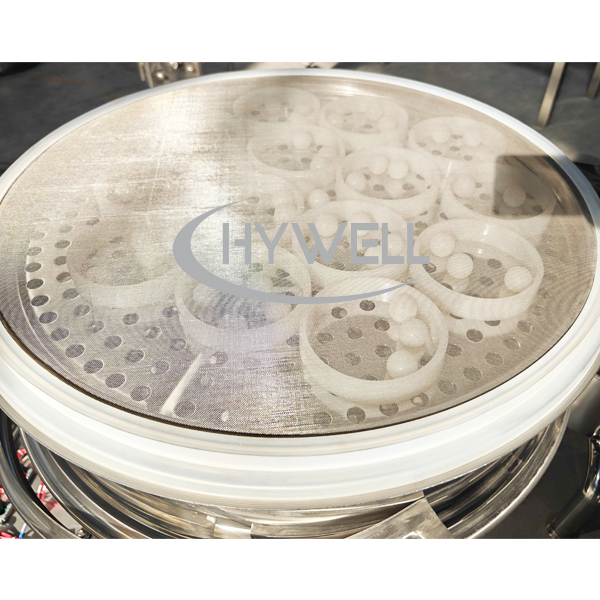

1). Система прыгающих мячей

2). Ультразвуковая система (для мелкого порошка размером менее 200 меш)

Принципы работы вращающегося вибрационного сита

Круглое вибрационное сито, также известное как круглое вибрационное сито или вращающееся вибрационное сито, использует вертикальный двигатель в качестве источника вибрации. Эксцентриковый груз (молоток) установлен как на верхнем, так и на нижнем конце вала двигателя. Регулируя фазовый угол верхнего и нижнего эксцентриков, можно точно контролировать траекторию движения поверхности экрана. Это позволяет круглому вибрационному ситу генерировать трехмерное движение, обеспечивая эффективную производительность просеивания.

Чтобы предотвратить засорение сетки, круглое вибрационное сито может быть оснащено эффективной системой очистки сита, например, прыгающими шариками или ультразвуковыми устройствами. Вертикальное и горизонтальное движение машины, а также путь потока материала через сито можно точно регулировать, изменяя угол двух эксцентриковых грузов.

Наше круглое вибрационное сито предназначено для просеивания, обеспыливания и классификации широкого спектра порошков и гранул. Он эффективно удаляет негабаритные частицы и примеси, обеспечивая стабильную и надежную обработку. Мы поставляем круглые вибрационные грохоты в однодековой или многодековой конфигурации, подходящие как для периодических, так и для непрерывных производственных линий в пищевой, фармацевтической и химической промышленности.

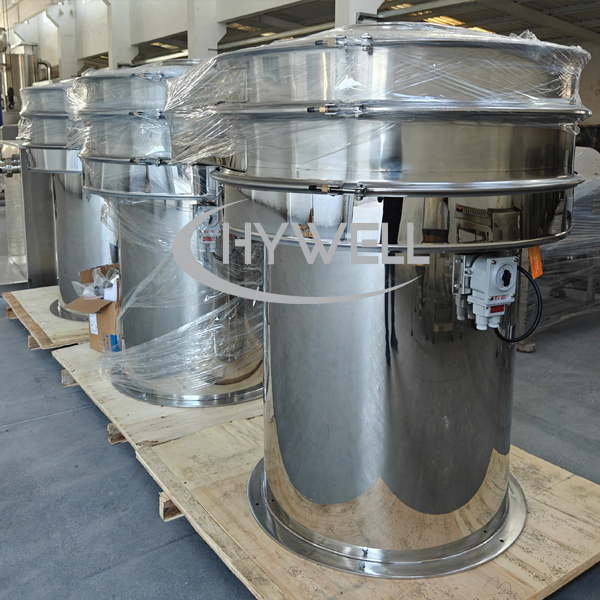

Круглое вибрационное сито

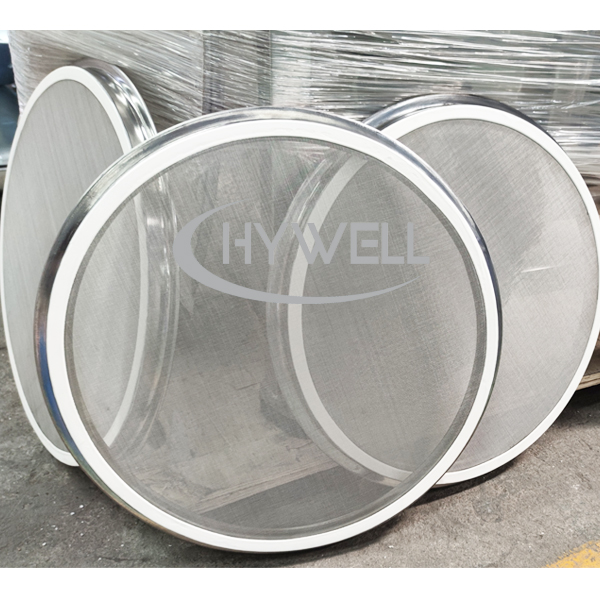

Сито с рамкой

Сито с рамкой

Как работает вращающееся вибрационное сито?

Принцип работы ротационного вибрационного сита включает в себя следующие этапы:

Шаг 1: кормление материала

 Материал, который должен быть проверен, подается в центр сита через вход.

Шаг 2: Пророчное движение

 Двигатель генерирует вибрации, которые заставляют сито вибрировать в вращательном движении. Это движение распределяет материал равномерно по поверхности экрана.

Шаг 3: разделение частиц

 Когда материал перемещается по экрану, частицы проходят через сито, в то время как более крупные частицы сохраняются на поверхности экрана.

Шаг 4: Выписка

 Отделенные частицы выгружаются через специальные выпускные отверстия, в то время как частицы слишком большого размера продолжают двигаться к выходному концу сита.

Применение вращающихся вибрационных сит

Роторные вибрационные сита находят применение в широком спектре отраслей промышленности, в том числе:

а) Пищевая промышленность и промышленность напитков

 Роторные сита обычно используются для просеивания и классификации различных пищевых продуктов, таких как мука, сахар, специи и порошкообразные ингредиенты. Они обеспечивают качество продукции, удаляя примеси и негабаритные частицы.

б) Фармацевтическая промышленность

Эти круглые вибрационные сита играют решающую роль в процессах фармацевтического производства, где важно точное разделение порошков и гранул. Они обычно используются при производстве таблеток, порошковом покрытии и обработке активных фармацевтических ингредиентов (API).

в) Химическая промышленность

 Ротационные вибрационные сита широко используются в химической промышленности для просеивания и разделения различных типов химикатов, пигментов, красителей и удобрений.

Роторное вибрационное сито

Круглое вибрационное сито Hywell Machinery серии ZS (также известное как вращающееся вибрационное сито или круглое вибрационное сито) предлагает следующие преимущества по сравнению с традиционными решениями для просеивания:

1. Более высокая точность – полный поток материала по всей поверхности сетки обеспечивает точную сортировку и эффективное разделение с помощью круглого вибрационного сита.

2. Низкий уровень шума. Высококачественные пружины, установленные между основанием машины и вибрирующим корпусом, снижают рабочий шум до уровня ниже 60 дБ, обеспечивая плавную и бесшумную работу.

3. Простота эксплуатации и низкие эксплуатационные расходы. Специально разработанный корпус вибратора позволяет использовать стандартные вертикальные двигатели вместо специализированных вибрационных двигателей, что снижает затраты на техническое обслуживание круглого виброгрохота.

4. Сокращение времени простоя при очистке – устройство можно быстро разобрать без инструментов. Все контактные части круглого вибросита полностью моются, что обеспечивает быструю очистку.

5. Конструкция, соответствующая требованиям GMP. Ствол имеет тщательно отполированную внутреннюю и внешнюю поверхность без мертвых углов, что обеспечивает легкую разгрузку, легкую очистку и отсутствие перекрестного загрязнения, что полностью соответствует требованиям GMP.

6. Интеграция производственной линии. Круглое вибрационное сито можно соединить с сушильным оборудованием, например, вибрационной сушилкой с псевдоожиженным слоем или сушилкой с псевдоожиженным слоем для линий непрерывной обработки.

7. Совместимость с линией измельчения. Круглое вибрационное сито также может работать с машинами для измельчения порошков, такими как штифтовая мельница 30B, для отделения частиц большого размера после измельчения.

8. Высокая эффективность и долговечность конструкции. Утонченная конструкция, стабильная работа и пригодность для различных порошков и вязких материалов делают эту машину с круглым виброситом очень универсальной.

9. Простая замена сита. Быстрая смена сетки, простота эксплуатации и удобная промывка повышают эффективность производства.

10. Отсутствие блокирования сетки. Роторное вибрационное сито предотвращает засорение сетки, исключает утечку порошка и поддерживает размеры мелкого просеивания от 500 меш до 0,028 мм.

11. Несколько вариантов деки. Круглое вибрационное сито может иметь до пяти слоев, хотя для оптимальной производительности сортировки рекомендуется использовать три слоя.

Преимущества использования вращающихся вибрационных сит

Использование ротационного вибрационного просеивателя имеет ряд преимуществ по сравнению с традиционными методами просеивания. Вот некоторые ключевые преимущества:

а) Высокая эффективность скрининга

Вращающиеся вибрационные сита предназначены для максимизации эффективности просеивания. Вращательное движение и уникальная конструкция сита гарантируют, что каждая частица соприкасается с поверхностью сита, что приводит к эффективному и точному сепарированию.

б) Точное разделение частиц

 Благодаря регулируемым отверстиям сита и настраиваемым размерам сит вращающиеся вибрационные сита обеспечивают точное разделение частиц в соответствии с конкретными требованиями. Такой уровень точности особенно важен в отраслях, где качество и стабильность продукции имеют первостепенное значение.

в) Универсальность и адаптируемость

 Вращающиеся вибрационные сита — это универсальные машины, которые могут обрабатывать широкий спектр материалов, включая порошки, гранулы и жидкости. Их можно легко настроить с использованием различных типов экранов и размеров ячеек для различных применений.

г) Компактный дизайн и экономия места

Вращающиеся вибрационные сита известны своей компактной конструкцией, что делает их идеальными для установок, где пространство ограничено. Их можно легко интегрировать в существующие производственные линии без существенных модификаций.

д) Низкий уровень шума и минимальная вибрация.

 По сравнению с другим сортировочным оборудованием, вращающиеся вибрационные сита производят минимальный шум и вибрацию во время работы. Это делает их пригодными для использования в средах с повышенным уровнем шума и обеспечивает комфортные условия работы для операторов.

е) Простота обслуживания и очистки

 Круглые вибрационные сита спроектированы так, чтобы их было легко обслуживать и очищать. Съемные экраны и панели доступа позволяют быстро осматривать, заменять и очищать компоненты, сводя к минимуму время простоя и обеспечивая оптимальную производительность.

г) Экономически эффективное решение

Эффективность, долговечность и универсальность вращающихся вибрационных сит делают их экономически эффективным решением для просеивания в долгосрочной перспективе. Они помогают повысить производительность, сократить ручной труд и повысить качество продукции, что приводит к благоприятному возврату инвестиций (ROI).

Конструкционный материал вращающегося вибрационного сита

Компания Hywell Machinery может предложить ротационное вибрационное сито серии ZS с контактными деталями, изготовленными из нержавеющей стали SS304, SS316L, титана, дуплексной нержавеющей стали и т. д. Электрические части системы управления машины для просеивания порошков могут быть адаптированы к потребностям клиента.

Распространенные неисправности и решения проблем ротационных вибрационных сит

Несмотря на свою надежность, роторные вибрационные сита могут время от времени сталкиваться с проблемами, которые могут повлиять на их производительность. Вот несколько распространенных советов по устранению неполадок:

а) Неравномерное движение экрана

 Если движение грохота неравномерное или беспорядочное, проверьте, нет ли ослабленных или изношенных приводных ремней, поврежденных подшипников двигателя или смещенных эксцентриковых грузов. При необходимости отрегулируйте или замените эти компоненты.

б ) Засорение экрана

 Если сита часто засоряются, рассмотрите возможность использования самоочищающихся поверхностей сит или применения дополнительных вспомогательных средств просеивания, таких как прыгающие шарики или ультразвуковые системы, чтобы предотвратить засорение.

в) Недостаточная пропускная способность

Если пропускная способность ниже ожидаемой, проверьте, нет ли изношенных или поврежденных сит, неправильного размера ячеек сита или неправильного натяжения сита. Замените или отрегулируйте экраны соответствующим образом.

г) Чрезмерная вибрация или шум

 Чрезмерная вибрация или шум могут указывать на механическую проблему, например, на ослабленные крепления, несбалансированные эксцентриковые грузы или изношенные подшипники. Осмотрите и отремонтируйте или замените поврежденные компоненты.

д) Непоследовательное разделение частиц

 Если разделение частиц неравномерное, убедитесь, что подаваемый материал равномерно распределен по поверхности сита. Отрегулируйте скорость подачи или установите кормушки для улучшения распределения.

Факторы, которые следует учитывать при выборе вращающегося вибрационного сита

При выборе роторного вибросита для вашего конкретного применения важно учитывать следующие факторы:

а) Требования к емкости и пропускной способности

Определите желаемую производительность и пропускную способность, чтобы выбранное сито могло эффективно обрабатывать необходимый объем материала.

б) Характеристики материала

Учитывайте свойства материалов, подлежащих просеиванию, такие как размер частиц, плотность, содержание влаги и сыпучесть. Эта информация поможет определить подходящую конструкцию сита, тип сита и размер ячейки.

в) Конструкция экрана и размер ячейки

 Выберите сито с конструкцией сита и размером ячеек, подходящим для предполагаемого применения. Различные конструкции сит, такие как перфорированные пластины, плетеная проволочная сетка и синтетические сита, обладают различными эксплуатационными характеристиками.

г) Долговечность оборудования

Оцените долговечность и качество сборки вращающегося вибрационного сита. Ищите прочную конструкцию, высококачественные материалы и надежные компоненты, которые смогут выдержать требования вашего применения и обеспечить длительный срок службы.

д) Простота обслуживания

Учитывайте простоту обслуживания и доступность ключевых компонентов. Обратите внимание на такие функции, как быстроразъемные зажимы, замену сеток без инструментов и легкий доступ к точкам проверки, которые могут упростить задачи обслуживания и минимизировать время простоя.

е) Функции безопасности

Убедитесь, что вращающееся вибрационное сито оснащено необходимыми средствами безопасности, такими как защитные крышки, кнопки аварийной остановки и предохранительные блокировки, для защиты операторов и соблюдения правил техники безопасности.

g) Репутация и поддержка поставщика

 Выберите поставщика с хорошей репутацией, имеющего опыт поставки качественного оборудования и обеспечивающего отличную поддержку клиентов. Проверьте наличие гарантий, наличие запасных частей и техническую помощь, чтобы обеспечить бесперебойную и надежную работу.
