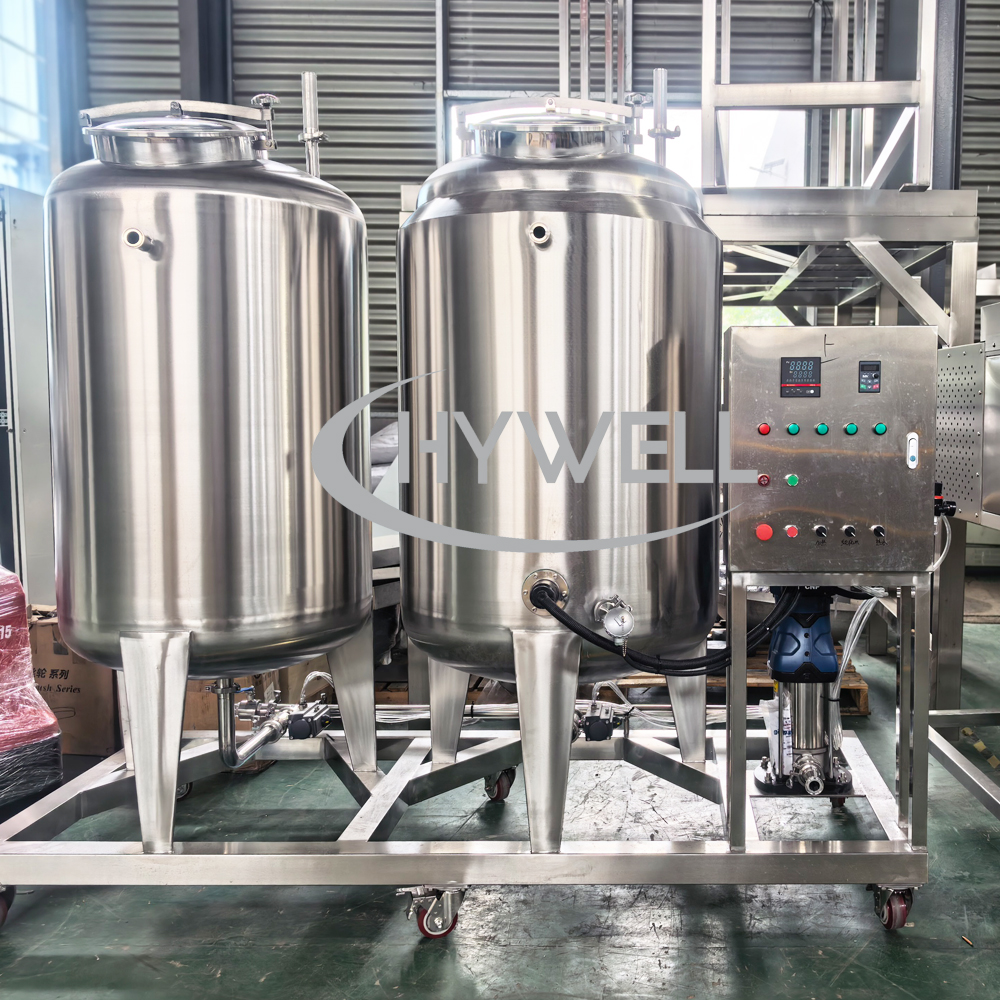

Машина для очистки и сушки контейнеров IBC

Многоразмерная система мойки и сушки контейнеров IBC

Машина для очистки и сушки контейнеров IBC предназначена для очистки и сушки сменных контейнеров IBC, контейнеров для смешивания порошков, передаточных бункеров, бочек из нержавеющей стали и других контейнеров, используемых в фармацевтической, пищевой, химической и порошковой промышленности.

В системе бункерных блендеров IBC один блендер может быть оснащен несколькими сменными бункерами разной емкости. Например, смеситель для бункеров IBC емкостью 2000 л  может работать с бункерами емкостью 500, 1000, 1500 или 2000 л в зависимости от производственных требований.

Этот гибкий метод производства улучшает использование оборудования и сокращает перемещение материалов. Однако это также создает важную проблему: как эффективно очищать и полностью сушить различные контейнеры IBC между партиями, чтобы предотвратить перекрестное загрязнение.

Для решения этой проблемы компания Hywell Machinery разработала компактную и практичную машину для мойки и сушки контейнеров IBC .

В машине используется подвижная или регулируемая чистящая головка для очистки внутренних поверхностей контейнеров. После стирки и ополаскивания система может автоматически переключиться на сушку горячим воздухом, чтобы удалить остатки воды из контейнера.

Одну и ту же чистящую машину можно настроить для контейнеров разных размеров и типов, обеспечивая универсальное решение для очистки и сушки вместо покупки отдельной стиральной машины для контейнеров каждого размера.

Видео о машине для очистки и сушки контейнеров IBC

Почему важна очистка контейнеров IBC?

Бункерные блендеры IBC широко используются в фармацевтическом, пищевом и химическом производстве, поскольку сам смесительный контейнер можно использовать как для смешивания порошков, так и для транспортировки материалов.

Контейнер IBC можно вынуть из блендера после смешивания и заменить другим подготовленным контейнером. Это позволяет независимо выполнять смешивание, заполнение, транспортировку и очистку, повышая гибкость производства.

Однако после завершения партии остаточный порошок может остаться:

• Внутренние стенки контейнера IBC

• Смешивающие лезвия

• Нижний выпускной клапан

• Углы и переходные зоны

• Крышка и уплотнительные зоны

• Другие поверхности, контактирующие с продуктом

Если в одном контейнере обрабатываются разные продукты, недостаточная очистка может создать риск перекрестного загрязнения..

Ручная промывка возможна в небольших масштабах, но она может занять много времени и затруднить достижение стабильных результатов очистки.

Система очистки Hywell IBC обеспечивает более удобное решение, совмещая мойку, полоскание и сушку горячим воздухом в одной машине..

Одна машина для очистки контейнеров IBC разных размеров

Одним из ключевых преимуществ этой системы является ее способность обрабатывать контейнеры разных размеров..

Например, у клиента может быть:

• Контейнеры IBC 500 л.

• Контейнеры IBC емкостью 1000 л.

• Контейнеры IBC 1500 л.

• Контейнеры IBC 2000 л.

• Передаточные бункеры различной формы

• Барабаны из нержавеющей стали

• Пластиковые контейнеры

Вместо приобретения отдельной машины для очистки каждого контейнера можно спроектировать станцию ​​очистки с регулируемой чистящей головкой и гибкой системой позиционирования в соответствии с размерами контейнера клиента.

Это делает систему особенно подходящей для предприятий, использующих несколько сменных контейнеров IBC.

Принцип аналогичен современным системам мойки IBC, в которых можно обрабатывать контейнеры разных размеров с использованием регулируемых или взаимозаменяемых устройств очистки.

Видео процесса мойки контейнеров IBC

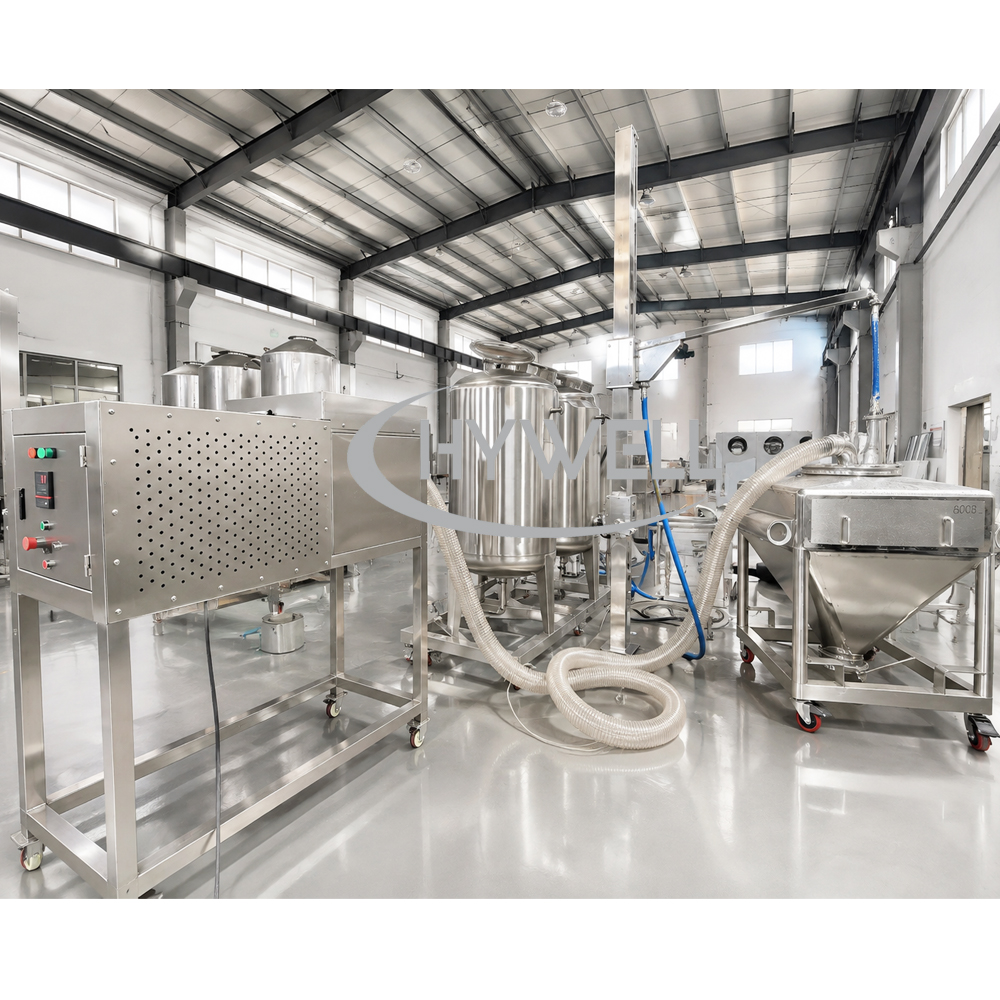

Процесс мойки и сушки контейнеров IBC

Стандартный процесс очистки можно настроить следующим образом:

1. Загрузите контейнер IBC.

Переместите грязный контейнер IBC на станцию ​​очистки и поместите его под чистящую головку.

Станцию ​​очистки можно настроить в соответствии с размером и структурой контейнеров клиента.

2. Внутренняя очистка под высоким давлением.

Чистящая головка опускается в контейнер IBC.

Вода под высоким давлением распыляется через чистящее сопло для удаления остатков порошка и других загрязнений с внутренних поверхностей.

Давление очистки, скорость потока, время очистки и конфигурация распыления могут быть настроены в соответствии с материалом и требованиями к очистке.

3. Щелочная очистка или очистка горячей водой.

Для материалов, которые трудно удалить одной водой, можно использовать щелочной чистящий раствор.

Машина может быть оснащена специальным резервуаром для щелочной воды для циркуляции или подачи чистящего раствора.

Фактическую процедуру очистки можно настроить в соответствии с характеристиками материала и требованиями к очистке клиента.

4. Промывка чистой водой.

После щелочной очистки для окончательного ополаскивания можно использовать очищенную воду.

В процессе ополаскивания удаляются остатки моющего средства и материала с внутренних поверхностей.

5. Сушка горячим воздухом

После мытья и ополаскивания остатки воды остаются внутри контейнера IBC.

Вместо ожидания естественного высыхания система очистки может переключиться в режим сушки горячим воздухом..

Нагретый воздух подается в контейнер через чистящую/сушильную головку для удаления влаги с внутренних поверхностей.

Это значительно сокращает время ожидания возврата контейнера IBC в производство.

В существующей информации о блендере IBC компании Hywell также описан интегрированный процесс очистки и сушки горячим воздухом в качестве опции для автоматической очистки и сушки бункера.

6. Готов к следующей партии

После завершения запрограммированных циклов мойки, ополаскивания и сушки очищенный контейнер IBC можно снять со станции и вернуть в производственную зону.

Весь процесс можно контролировать с помощью системы управления ПЛК.

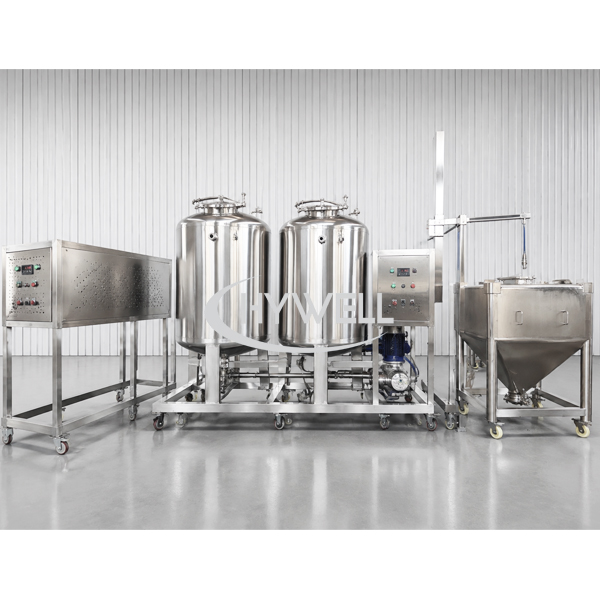

Основные компоненты машины для очистки контейнеров IBC

Стандартная система может включать в себя следующие компоненты:

Резервуар для горячей воды

Обеспечивает подогрев воды для процесса очистки.

Емкость бака можно настроить в соответствии с требуемым объемом очистки и производительностью.

Резервуар для чистой воды

Обеспечивает очищенную воду для окончательного ополаскивания.

Для фармацевтических применений качество воды и материал резервуара могут быть настроены в соответствии с требованиями заказчика.

Резервуар для щелочной воды

Хранит щелочной чистящий раствор для удаления стойких остатков порошка, масел и других загрязнений.

Резервуар может быть спроектирован в соответствии с процессом очистки клиента.

Насос для очистки высокого давления

Насос высокого давления обеспечивает необходимое давление воды для чистящих форсунок.

Производительность и давление насоса выбираются в зависимости от размера бункера, конфигурации форсунок и требований к очистке.

Регулируемая чистящая головка

Чистящую головку можно поднять или опустить в зависимости от высоты контейнера IBC.

В зависимости от геометрии контейнера можно выбрать различные распылительные головки или чистящие насадки.

Система воздушного отопления

После мойки система подает нагретый воздух для просушки внутренней поверхности контейнера.

Температуру сушки можно регулировать в зависимости от материала контейнера и требований к продукту.

Система автоматического управления ПЛК

Система управления ПЛК может использоваться для управления:

• Время стирки

• Время полоскания

• Температура воды

• Щелочной цикл очистки

• Давление очистки

• Температура сушки

• Время высыхания

• Последовательность очистки и сушки

Для разных типов контейнеров можно настроить разные рецепты очистки.

Больше, чем мойка мусорных контейнеров IBC

Хотя система в основном предназначена для очистки контейнеров IBC , ее применение не ограничивается контейнерами IBC.

При наличии подходящей чистящей головки и конструкции позиционирования эту же машину можно также использовать для:

• Контейнеры из нержавеющей стали

• Контейнеры для перекачки порошка

• Барабаны из нержавеющей стали

• Пластиковые контейнеры

• Смесительные бункеры

• Контейнеры для грануляции

• Контейнеры для обработки порошка

• Контейнеры неправильной формы

Это делает систему практичной многоцелевой машиной для мойки и сушки контейнеров для предприятий с различными типами технологических контейнеров.

Например, фармацевтические системы очистки также могут быть сконфигурированы для контейнеров, бочек, поддонов, крышек, клапанов и других компонентов, контактирующих с продуктом.

Стандартные и индивидуальные решения для очистки IBC

Hywell Machinery может спроектировать станцию ​​очистки в соответствии с фактическими размерами контейнера клиента.

Перед проектированием системы обычно требуется следующая информация:

1. Емкость контейнера IBC

2. Габаритные размеры

3. Диаметр отверстия контейнера

4. Материал контейнера

5. Внутренняя структура

6. Конструкция нижнего клапана

7. Тип обрабатываемого материала

8. Исходное загрязнение/состояние остатков

9. Требуемый метод очистки

10. Требуемая температура сушки

11. Требуемое время цикла очистки

12. Требуемая производственная мощность

Таким образом, клиенты могут использовать одну и ту же очищающую платформу для контейнеров разных размеров, а не ограничиваться одной фиксированной спецификацией IBC.

Мойка контейнеров IBC или ручная очистка

Доступные модели барабанных моечных машин IBC

Hywell Machinery может предоставить машины для очистки контейнеров IBC различных размеров в зависимости от размеров контейнеров и производительности очистки.

Примечание. Фактический размер очистительной машины следует выбирать в соответствии с внешними размерами, размером отверстия, внутренней геометрией и требованиями очистки контейнера клиента, а не только с учетом номинального объема IBC.

Почему стоит выбрать машину для очистки и сушки контейнеров Hywell IBC?

Для заводов, использующих бункерный блендер IBC , сам смеситель является лишь частью полной системы обработки порошка.

Настоящая производственная задача часто возникает после смешивания: как эффективно очистить, высушить и повторно использовать контейнер IBC.

Hywell Machinery может предоставить комплексное решение, охватывающее:

Блендер для контейнеров IBC → Несколько бункеров IBC → Очистка контейнеров IBC → Промывка чистой водой → Сушка горячим воздухом → Готовность к следующей партии

Такой подход позволяет производителям использовать несколько сменных контейнеров, сохраняя при этом практичный рабочий процесс очистки.

Hywell Machinery может настроить систему очистки в соответствии с размером контейнера IBC, материалом, характеристиками продукта, процедурой очистки и производственными требованиями клиента.
