Штифтовая мельница

Штифтовая мельница, также относящаяся к категории дисковой мельницы, представляет собой разновидность мельничного оборудования, а штифтовая мельница подходит для измельчения кристаллов и хрупких материалов.Тонкость на выходе можно изменить заменой фильтрующего экрана и регулировкой скорости вращения ротора.С широким спектром применения для различных продуктов и возможностью замены шлифовального круга для соответствующих материалов.В частности, этот штифтовой станок легко чистить (промывать водой) и выполнять техническое обслуживание.

  • 30Б

  • HYWELL

  • 8437800000

  • SUS304/SUS316L/титан

  • Пищевая/Фармацевтическая/Химическая

штат:
Количество:

Введение в штыревую мельницу

В штифтовой мельнице используется ряд штифтов, прикрепленных к дискам, а не молотков во вращающейся шлифовальной головке, что позволяет достичь высокой энергии воздействия между мельницей и частицами.  Его традиционно используют для разрушения связей крахмал-белок, существующих в материале, и получения муки высшего сорта.Штифтовые мельницы работают по тому же принципу, что и молотковые мельницы (удары и сдвиг), но, как правило, с более высокой скоростью вращения ротора и статора с взаимозацепляющимися штифтами, которые воздействуют на частицы, когда твердые частицы направляются через штифты, находящиеся в зацеплении.Продукт мельницы под действием центробежных сил выходит на периферию и затем собирается или подвергается дальнейшей переработке.  Этот метод измельчения, скорее всего, позволяет производить материалы в микронизированном режиме (менее 100 меш) и с однородным размером продукта.

Идеально подходит для измельчения любых материалов (кроме сильно маслянистых и липких).Благодаря разнообразию и взаимозаменяемости внутренних компонентов данное оборудование имеет широкую технологическую адаптируемость, начиная от сыпучего материала и заканчивая сверхмелкими частицами.Система предназначена для предотвращения загрязнения материалов, повышения эффективности, снижения потребности в рабочей силе и поддержания качества материалов.

Штифтовая мельница также подразделяется на дисковую мельницу, штифтовую мельницу, универсальный измельчитель, шлифовальную машину, штифтовую дробилку.

Универсальная дробилка нашей компании включает в себя два типа дробильного оборудования: штифтовую мельницу и дробилку грубого помола.Функция дробилки грубого измельчения заключается в измельчении материалов размером более 5 мм до менее 5 мм, чтобы их можно было подавать в штифтовую мельницу или другие типы дробилок для дальнейшего тонкого измельчения.

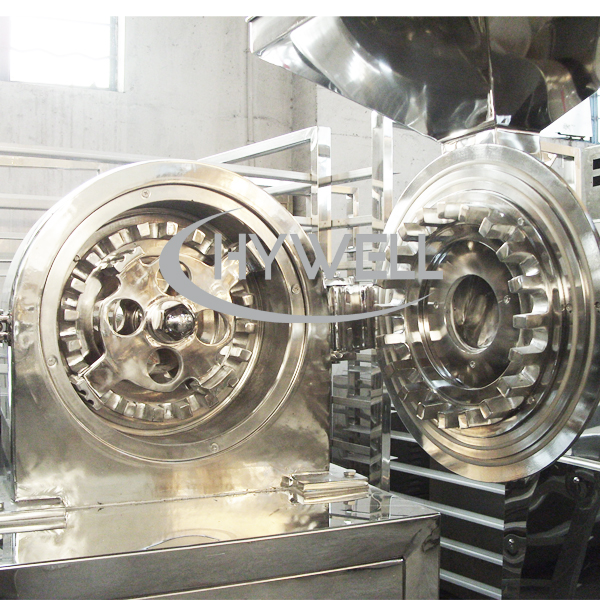

Фактически, внутренние зубья нашей шлифовальной машины бывают разных типов, в том числе стержнеобразные (обычно называемые «штифтовым типом»), лопастные и микромолотковые.В зависимости от конкретного материала мы рекомендуем разные типы.Для материалов, которые могут содержать некоторое количество масла и чувствительны к нагреву, мы обычно предлагаем тип лезвия.Для получения точных рекомендаций, адаптированных к вашему материалу, свяжитесь с компанией Haiwell Machinery Company, и мы предоставим вам лучший выбор в зависимости от вашего материала.

штифтовая мельница

Тип контакта

штифтовая мельницаТип микромолота

штифтовая мельница

Тип лезвия

Видео дробильной машины со штифтовой мельницей

Рабочее видео дробилки грубого помола

Штифтовая мельница Принципы

В этой штифтовой мельнице используется относительное движение между подвижными и неподвижными зубчатыми дисками, сырье, подлежащее измельчению, подвергается комплексным воздействиям, таким как воздействие зубьев, трение, столкновение между сырьевыми материалами, и, наконец, сырье измельчается и проходит через сито.Его особенности: простая и прочная конструкция, стабильность в работе и высокая эффективность дробления.Измельченное сырье может быть выгружено через камеру измельчения.Кроме того, сырье разного размера, подлежащее измельчению, может быть пропущено через сито с разной сеткой.Кроме того, комплект пылесборной дробилки изготовлен из нержавеющей стали.Он производит продукцию медикаментов, продуктов питания, химикатов и т. д. в соответствии с требованиями стандарта и отвечающими требованиям GMP.

1. За счет относительного движения между подвижными и неподвижными рифлеными дисками материал измельчается за счет ударов и трения зубьев, а также ударов между материалами.Измельченный материал автоматически попадает в уловитель под действием вращающейся центробежной силы.

2. Измельченный материал под действием центробежной силы автоматически попадает в мешок-ловушку, пыль фильтруется и улавливается пылесборником через тканевый мешок.

3. Штифтовая дробилка изготовлена ​​из высококачественной нержавеющей стали AISI304 или AISI316L, в производственном процессе нет пыли, что позволяет улучшить использование материалов и снизить коммерческие затраты.Замена частиц разного размера определяется количеством сит.

4. Внутри корпуса (дробильная канавка) все альвеолярные поверхности подвергаются точной механической обработке, чтобы добиться гладкой поверхности, легко чистить и заменять шероховатую стенку обычной мельницы, легко накапливать пыль.

5. Конструкция дисковой мельницы проста, надежна и работает плавно, измельчение происходит быстро и равномерно, с хорошими результатами.

6. Игольчатая мельница просто может измельчить материалы в сухой порошок размером 20-100 меш. Если вы хотите получить от 100 до 500 меш, пожалуйста, используйте нашу мельница воздушного классификатора.

Наши шлифовальные машины можно разделить на два типа в зависимости от наличия системы пылеудаления.Первый тип включает в себя систему пылеудаления, которая эффективно устраняет образование пыли во время работы благодаря встроенной системе удаления мелкодисперсной пыли.Второй тип представляет собой автономный агрегат, не имеющий системы пылеудаления.В этом случае для сбора мелкодисперсного порошка используется длинный тканевый мешок, а поскольку используются тканевые мешки, они служат двойной цели: сбору материала и фильтрации пыли.

17

Штифтовая мельница

18

штифтовая мельница

19

штифтовая мельница

Штифтовая мельница  Технические характеристики

Модель

20Б

30Б

40Б

60Б

Емкость   (кг/ч)

50-150

100-400

160-750

200-1200

Вход   размер материалов (мм)

6

10

12

12

Выход   материалы Тонкость  (сетка)

20-120

20-120

20-120

20-120

Власть   раздавливания (кВт)

4

5.5

7.5

18.5

Власть   пылеулавливания (кВт)

1.1

1.1

1.5

3

Размер   (мм)

1120*600*1750

1250*660*1750

1450*700*1750

1950*850*2100

Масса   (Кг)

380

480

580

750

1. Компания Hywell Machinery оставляет за собой право на проектирование без предварительного уведомления.

2. Все характеристики максимально точны, но это не так.   привязка.

Применение пульверизатора штифтовой мельницы

Штыревые мельницы находят применение в различных отраслях промышленности благодаря своей универсальности и способности обрабатывать широкий спектр материалов.Некоторые распространенные приложения включают в себя:

1. Пищевая промышленность

Штыревые мельницы используются в пищевой промышленности для измельчения специй, сахара, зерна и других пищевых ингредиентов.Они широко используются в производстве приправ, приправ и порошкообразных напитков.

2. Фармацевтическая промышленность

Штифтовые мельницы используются в фармацевтическом производстве для измельчения активных ингредиентов и вспомогательных веществ.Их часто используют при производстве порошков для таблеток, капсул и суспензий.

3. Химическая промышленность

Штифтовые фрезерные станки используются в химической промышленности для измельчения химикатов, пигментов, красителей и других мелких порошков.Они необходимы в таких процессах, как уменьшение размера частиц, смешивание и смешивание.

4. Косметическая промышленность

Игольчатые мельницы играют решающую роль в косметической промышленности, измельчая пигменты, порошки и другие ингредиенты, используемые в производстве косметики, средств по уходу за кожей и предметов личной гигиены.

5.Дробление горючих и взрывоопасных материалов.

Для дробления легковоспламеняющихся и взрывоопасных загрязнений в конструкции дробилки необходимо учитывать взрывозащиту.Тогда взрывозащищенная конструкция должна учитывать взрывозащищенность двигателя, взрывозащищенность системы управления и необходимость использования антистатических ремней. В то же время в нашей дробильной кабине необходимо использовать кожух. дизайн.При работе оборудования рубашка пропускается через воду для своевременного охлаждения.Это может значительно снизить риск дробления легковоспламеняющихся и взрывоопасных материалов.

16

Взрывозащищенный шкаф управления

15Взрывозащищенный двигатель

14

Куртка из   раздавить бункер

Штифтовая мельница для сахара Видео

Функция штыревой мельницы

Фармацевтическая штифтовая мельница серии B компании Hywell Machinery имеет следующие преимущества по сравнению с традиционными решениями.

1. Различные типы ножей подходят для разных материалов.

2. Легко заменить экран, простое управление и удобство мытья.

3. Машина имеет легкий вес и гибкую подвижность.

4. Станок для штифтовой мельницы обладает высокой эффективностью, низким энергопотреблением и низким уровнем шума.

5. Конечный материал может выходить непосредственно из основной полости измельчения, он может получать частицы разного размера за счет изменения сетки сита.

6. Полностью закрытая работа обеспечивает чистоту в мастерской. Различные типы пылесборников обеспечивают разный сбор пыли.

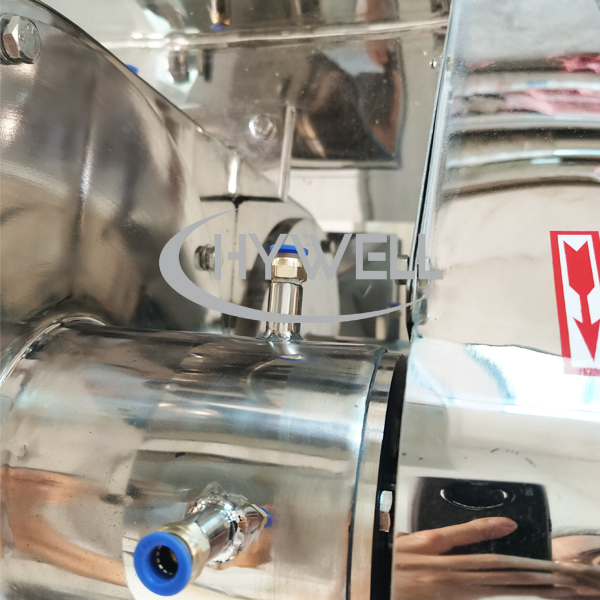

7. Устройство водяного охлаждения оси, обеспечивающее непрерывную работу оси и рабочей камеры из-за высокой температуры оси.

8. Принимается специальная конструкция, такая как предохранительный выключатель, а также безопасность и надежность.

9. Полированная внутренняя и внешняя поверхности машины, отсутствие мертвых углов, легкость выгрузки материалов, легкость очистки.Ограничиваясь требованиями GMP.

10. Станок для шлифования штифтов серии B также подключается к шнековому питателю или ленточному конвейеру для отправки материалов в штифтовую мельницу.

11. Универсальный измельчитель серии B также подключается к ZS Круглое вибрационное сито снова разделить, чтобы получить однородные материалы.

Преимущества штифтовых мельниц

Штыревые мельницы обладают рядом преимуществ, которые делают их предпочтительным выбором в различных отраслях промышленности:

1. Универсальность

Штифтовые мельницы могут обрабатывать широкий спектр материалов: от мягких и хрупких до твердых и абразивных материалов.Такая универсальность позволяет эффективно измельчать разнообразные продукты в одной машине.

2. Контроль размера частиц

Дробилки со штифтовыми мельницами обеспечивают превосходный контроль распределения частиц по размерам.Регулируя скорость вращения, зазор между штифтами и скорость подачи, операторы могут добиться желаемой тонкости и однородности измельченных частиц.

3.Высокая эффективность измельчения

Штифтовые мельницы известны своей высокой эффективностью измельчения.Силы удара и истирания, создаваемые вращающимися штифтами, приводят к быстрому уменьшению размеров, что приводит к увеличению пропускной способности и производительности.

4. Минимальное тепловыделение.

Шлифовальные станки выделяют минимальное количество тепла в процессе шлифования, что делает их пригодными для обработки термочувствительных материалов.Это помогает сохранить качество и целостность измельченного продукта.

5. Компактный дизайн и простота обслуживания.

Штифтовые мельницы имеют компактную конструкцию и требуют относительно небольшой площади.Их также легко чистить и обслуживать, благодаря быстрому доступу к внутренним компонентам для проверки и регулировки.

Недостатки штифтовых мельниц

Хотя штифтовые мельницы обладают многочисленными преимуществами, они также имеют некоторые ограничения:

1.Ограниченная возможность грубого шлифования

Штифтовые мельницы в первую очередь предназначены для тонкого и сверхтонкого измельчения.Их эффективность при грубом помоле ограничена по сравнению с другими типами шлифовального оборудования.

2. Высокий уровень шума

Высокие скорости вращения штифтов в штифтовой мельнице могут привести к высокому уровню шума во время работы.В средах, где уровень шума вызывает беспокойство, следует принимать надлежащие меры безопасности, такие как использование средств защиты органов слуха.

3. Возможность износа.

Из-за высокоскоростного удара и сил истирания штифты фрезерного оборудования со временем могут изнашиваться.Регулярное техническое обслуживание и замена изношенных деталей необходимы для обеспечения оптимальной производительности и долговечности машины.

4.Ограниченный контроль над формой мелких частиц

Хотя штифтовые мельницы превосходно справляются с уменьшением размера мелких частиц, они обеспечивают ограниченный контроль над формой измельченных частиц.Для применений, где форма частиц имеет решающее значение, более подходящими могут быть альтернативные методы измельчения.

Факторы, которые следует учитывать при выборе штифтовой мельницы

При выборе штифтовой мельницы для конкретного применения следует учитывать несколько факторов:

1. Характеристики материала

Свойства измельчаемого материала, такие как твердость, содержание влаги и абразивность, играют важную роль в определении типа и технических характеристик требуемой штифтовой мельницы.

2. Желаемый размер частиц

Учитывайте целевой гранулометрический состав и требования к крупности измельченного продукта.Различные конфигурации и настройки штифтовых мельниц позволяют достичь различной степени контроля размера частиц.

3. Емкость и пропускная способность

Оцените необходимую производственную мощность и пропускную способность, чтобы убедиться, что выбранная штифтовая мельница сможет обработать желаемый объем материала в течение заданного периода времени.

4. Проектирование и изготовление оборудования

Изучите конструкцию и качество конструкции штифтовой мельницы, учитывая такие факторы, как долговечность, простота обслуживания, доступ к внутренним компонентам и гигиенические требования.

5. Стоимость и рентабельность инвестиций

Оцените стоимость оборудования для фрезерования штифтов, включая цену покупки, эксплуатационные расходы и потенциальные затраты на техническое обслуживание, в отношении ожидаемых выгод и возврата инвестиций.

Техническое обслуживание и очистка штифтовых мельниц

Правильное обслуживание и регулярная очистка имеют решающее значение для обеспечения оптимальной производительности и долговечности штифтовой мельницы.Вот несколько важных советов по уходу и чистке:

  1. Следуйте рекомендованному производителем графику технического обслуживания, включая плановые проверки, смазку и замену изношенных деталей.

  2. Тщательно очищайте игольчатую мельницу после каждого использования, чтобы предотвратить перекрестное загрязнение и накопление остаточных материалов.

  3. Используйте соответствующие чистящие средства и методы, подходящие для конкретного обрабатываемого материала.

  4. Обратите внимание на процедуры безопасности при выполнении задач по техническому обслуживанию, таких как отключение питания, блокировка/маркировка оборудования и ношение защитного снаряжения.

Заключение

В заключение отметим, что шлифовальное оборудование для штифтов — это универсальный и эффективный шлифовальный станок, широко используемый в различных отраслях промышленности.Его способность обрабатывать широкий спектр материалов, превосходный контроль размера частиц, высокая эффективность измельчения и компактная конструкция делают его предпочтительным выбором для процессов измельчения.Однако важно учитывать ограничения, такие как ограниченная возможность грубого измельчения и потенциальный износ.Тщательно оценив такие факторы, как характеристики материала, желаемый размер частиц, производительность и конструкция оборудования, предприятия могут выбрать наиболее подходящую штифтовую мельницу для своих конкретных потребностей.Правильное обслуживание и очистка необходимы для обеспечения оптимальной производительности и долговечности.Благодаря тому, что известные производители предлагают качественные штифтовые мельницы, промышленность может положиться на них.
