Смеситель с большими сдвиговыми усилиями

Смеситель с высокими сдвиговыми усилиями, также называемый высокоскоростным смесителем, смесителем для мокрой смеси или быстрым смесителем, представляет собой эффективную и универсальную машину для смешивания сухих порошков с добавлением жидкого связующего за очень короткое время и с отличной очисткой. способности.Благодаря инновационной конструкции смесителя центрального крыльчатого типа с боковым вертикальным измельчителем он способен дать отличные результаты смешивания.мокрые смесители с большими сдвиговыми усилиями широко используются в фармацевтической, химической, пищевой и электронной промышленности.
  • GHJ

  • HYWELL

  • 8479820090

  • SUS304/SUS316L/титан

  • Пищевая/Фармацевтическая/Химическая

  • Да

штат:
Количество:

Введение в смеситель с высоким сдвиговым усилием

Смеситель с большими сдвиговыми усилиями серии GHL (суперсмесительная машина) оснащен закрытым контейнером со смешивающими инструментами, приводящимися снизу.

Первоначально жидкость заливалась в сухой порошок.Сегодня для достижения более равномерного смешивания предпочтительным является улучшенное дозированное распределение с помощью распылительной насадки.

Смесители с высоким усилием сдвига серии GHJ часто соединяются с Вибрационный гранулятор серии YK Чтобы получить влажные гранулы толщиной 0,5-5 мм, а затем напрямую отправить влажные гранулы в сушильную машину, чтобы получить сушеные гранулы (гранулы быстрого приготовления), сушильная машина может использовать Вертикальная сушилка с псевдоожиженным слоем или горизонтальная сушилка с псевдоожиженным слоем, но это решает мощность обработки.Заключительным этапом системы обработки является сито для гранул.Сито для гранул отделяет крупные частицы порошка от порошка, размер которых определяется для отделения.Нестандартный размер упаковывается в мешки, а порошок может быть либо непосредственно упакован в биг-бэги, либо транспортирован в силосную систему для других упаковочных систем.но если ему нужно получить гранулы в форме шара, ему просто нужно добавить один комплект сферонизатора серии QZL.если гранулы в форме шара хотят покрыться.просто нужно добавить один набор машины для нанесения покрытий в псевдоожиженном слое.любую информацию об этой линии, пожалуйста, свяжитесь с компанией Hywell Machinery!


Видео о смесителе с высоким сдвиговым усилием


Описание смесителей с высоким усилием сдвига

Вертикальные смесители с большими сдвиговыми усилиями Hywell Machinery состоят из двух электродвигателей, одного редуктора, муфты и валов с двумя мешалками.Вал уплотняется специальным уплотнением, иногда с продувкой воздухом, таким образом, что контакт материала с уплотнением ограничен.Материалы загружаются с верхней стороны, а разгрузка расположена с нижней стороны.Благодаря последовательной модульной конструкции вертикальные смесители с высоким усилием сдвига могут быть сконфигурированы индивидуально и легко адаптированы к конструктивным особенностям и конкретным требованиям.


Смесители с высоким усилием сдвига Технические характеристики

Модель

Общий объем (л)

Рабочий объем (л)

Мощность крыльчатки (кВт)

Скорость крыльчатки (об/мин)

Мощность измельчителя

(кВт)

Скорость измельчителя (об/мин)

Масса

(Кг)

GHJ-200

200

120

7.5

140-220

2.2

1500-2800

450

ГХД-300

300

180

11

140-200

2.2

1500-2600

550

ГХД-400

400

240

11

105-155

3

1500-2600

750

ГХД-600

600

360

15

105-155

5.5

1500-2500

900

1. Больший размер до 1000 л доступен по запросу.

2. Компания Hywell Machinery оставляет за собой право на проектирование без предварительного уведомления.

3. Все характеристики смесителей с высоким усилием сдвига являются настолько точными, насколько это возможно, но не являются обязательными.


Конструкционный материал смесителя с высоким усилием сдвига

Компания Hywell Machinery может предложить высокоскоростные смесители мокрого действия серии GHJ с контактными деталями, изготовленными из нержавеющей стали SS304, SS316L, титана, дуплексной нержавеющей стали и т. д. Для системы управления смесителя мокрого действия с высокими сдвиговыми усилиями серии GHJ у компании Hywell есть выбор. с помощью кнопки, ПЛК+ЧМИ и т. д. В качестве основных электрических компонентов смесителя для влажной уборки можно выбрать известные бренды, такие как ABB, Siemens, Schneider или другие.


Как работает смеситель с высоким усилием сдвига

В быстром смесителе мокрого типа Hywell Machinery GHJ порошки находятся в состоянии многомерного сдвигового потока, и для их тщательного перемешивания требуется лишь короткое время.Если требуется высокая однородность смешивания, система распыления распыляет раствор связующего в чашу для агглютинации с материалами, и под совместным действием крыльчатки и измельчителя получается однородный влажный порошок.После завершения процесса смешивания с помощью смесителя с большими сдвиговыми усилиями влажные порошки выгружаются через боковой выпуск с клапаном.


Компоненты смесителя с высоким усилием сдвига


Двигатель и система передачи мощности

Двигатель и система передачи мощности являются основой смесителя с высокими сдвиговыми усилиями.Он обеспечивает мощность, необходимую для привода крыльчатки и измельчителя, что создает высокие усилия сдвига.В этом разделе будут обсуждаться различные типы двигателей и систем передачи мощности, используемых в быстродействующих миксерах.


Мотор

Двигатель — это компонент, обеспечивающий привод крыльчатки и измельчителя.В смесителях с высокими сдвиговыми усилиями используются два комплекта двигателей: двигатель с крыльчаткой и двигатель с измельчителем.Двигатель крыльчатки проходит через коробку передач, приводя в движение крыльчатку, но измельчитель приводится в движение непосредственно двигателем измельчителя.



Система передачи энергии

Система передачи мощности передает мощность от двигателя к рабочему колесу.Существует два типа систем передачи мощности: прямой привод и ременная передача.Системы с прямым приводом более эффективны, поскольку в них меньше движущихся частей и меньше энергии теряется из-за трения, но в блендере с высоким сдвиговым усилием только измельчитель приводится в движение двигателем.для рабочего колеса требуются системы ременного привода, которые менее эффективны, но обеспечивают большую гибкость с точки зрения скорости рабочего колеса.


4222

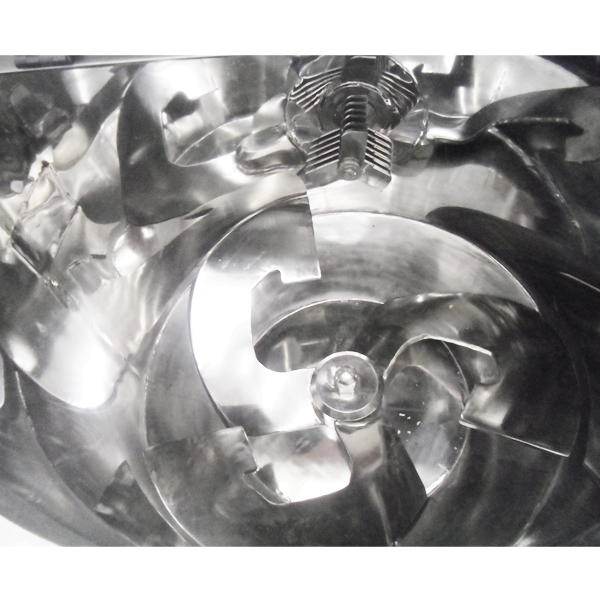

Импеллер и измельчитель

231

Приводной блок

33333

Куртка-сосуд



Смесительный сосуд

Емкость для смешивания представляет собой емкость, в которой происходит процесс смешивания.Он предназначен для удержания смешиваемого продукта и обеспечения пространства для работы крыльчатки.В этом разделе будут рассмотрены различные типы смесительных сосудов и их особенности.


Закрытый сосуд

Закрытый сосуд представляет собой емкость с крышкой, которая герметично закрывается для предотвращения утечки продукта.


Судно с рубашкой

Сосуд с рубашкой — это смесительный сосуд с рубашкой для нагрева или охлаждения.Рубашка заполнена теплоносителем, который циркулирует внутри рубашки, передавая тепло к продукту или от него.Сосуды с рубашкой обычно используются в пищевой и фармацевтической промышленности.

Система охлаждения и нагрева используется для контроля температуры продукта в процессе смешивания.Это важно для продуктов, которым требуется определенный температурный диапазон, чтобы сохранить их стабильность и качество.


Рабочее колесо

Рабочее колесо — это компонент, который создает высокие усилия сдвига, необходимые для перемешивания.Это вращающееся лезвие, которое создает структуру потока в продукте, заставляя его смешиваться и смешиваться.В этом разделе мы обсудим различные типы рабочих колес и их функции.


Чоппер (зона сдвига)

Зона сдвига — это область, где генерируются высокие силы сдвига.Это наиболее важный компонент смесителя с высокими сдвиговыми усилиями, от которого зависит эффективность процесса смешивания.


Система контроля

Система управления используется для контроля и управления процессом смешивания.Это важно для поддержания желаемых параметров смешивания и обеспечения качества продукта.В этом разделе мы обсудим различные типы систем управления, используемые в смесителях с высокими сдвиговыми усилиями.

Система ручного управления

Система ручного управления управляется человеком-оператором, который регулирует параметры смешивания на основе своих наблюдений за процессом смешивания с высоким усилием сдвига.Системы ручного управления просты и удобны в использовании, но требуют опытных операторов.

Автоматизированная система управления

Автоматизированная система управления использует датчики и программное обеспечение для контроля и управления процессом смешивания.Она более точна и точна, чем система ручного управления, и требует меньше усилий оператора.Автоматизированные системы управления широко используются в фармацевтической и химической промышленности.


Принцип работы смесителей с высоким усилием сдвига

Принцип работы блендера с высоким усилием сдвига основан на следующих процессах:

1. Смешивание порошка

Смеситель с высоким усилием сдвига начинается со смешивания порошка в чаше с помощью крыльчатки.

2. Добавление связующей жидкости

Затем крыльчатка смешивает и распределяет жидкость, также известную как связующее, со скоростью от 5 до 300 об/мин.

3. Увлажнение или смачивание порошка.

Измельчитель смесителя с высоким усилием сдвига измельчает влажный комок до влажного порошка со скоростью 200–3000 об/мин.


Преимущества смесителей с высоким усилием сдвига

Вертикальные смесители с большими сдвиговыми усилиями Hywell Machinery серии GHJ имели следующие преимущества по сравнению с традиционными решениями.

1. Отличная однородность смешивания без мертвых точек.

2. Полная разгрузка и легкая очистка.

3. Каркас безопасности для предотвращения травм.

5. Полированная внутренняя и внешняя поверхности ствола, отсутствие мертвых углов, легкость выгрузки материалов, легкость очистки, отсутствие перекрестного загрязнения.

6. Вертикальный смеситель с высоким усилием сдвига имеет низкий уровень шума и хорошее уплотнение.

7. Вертикальный смеситель с высокими сдвиговыми усилиями имеет закрытую конструкцию, без перелива силовой пыли.

8. Вертикальный блендер с высоким сдвиговым усилием отличается плавным ходом, надежностью и простотой в эксплуатации.

9. Вертикальный миксер с высоким усилием сдвига имеет небольшой объем, прост в установке, удобен в эксплуатации и обслуживании.

10. Время смешивания сухого - 2 минуты, время влажного - 1-4 минуты.По сравнению с традиционным процессом эффективность повышается в 4-5 раз;

11. В одном герметичном контейнере можно выполнить сухое и влажное смешивание.

12. Один шаг в одном оборудовании



Варианты смесителей с высоким усилием сдвига

1. Конструкция рабочих колес

Y-образная лопасть ротора со специальным аэродинамическим профилем – этот ключевой элемент различных конструкций измельчителей, оптимизированных для конкретного продукта, является результатом многих лет успешных разработок.

2.  Строительный материал и отделка

Hywell может предложить наши быстрые миксеры с контактными деталями из нержавеющей стали SS304, S316/316L, титана, дуплексной нержавеющей стали, хастеллоя и т. д. Стандарты внутренней и внешней отделки могут быть адаптированы к потребностям клиента.Для абразивных материалов в качестве контактной части предлагается закаленная нержавеющая сталь.

3.  Кормление и разгрузка

Клиенты могут выбрать различные методы подачи и разгрузки.

4.  Система привода

Система привода сверхмокрых смесителей с помощью мотор-редуктора, циклоидального редуктора, червячного редуктора, ременной или цепной передачи и т. д.

5.  Форсунки

Жидкость можно добавлять в порошок, распыляя форсунки сверху.



Применение смесителя с высоким усилием сдвига

Смесители с высоким усилием сдвига серии GHJ широко используются в фармацевтической, химической, пищевой и электронной промышленности.

1.    Смеситель с высоким усилием сдвига для пищевой промышленности

Тесто, Ароматизаторы, Блюда быстрого приготовления, Смеси специй и трав, Кондитерские таблетки на сахарной основе.

2.    Смесительная машина с высоким усилием сдвига для химической промышленности

Окрашивание пластмасс, Мастербатчи, Смешивание порошков с добавлением жидкости, Порошковые краски

3.    Смесительная машина с высоким сдвиговым усилием для фармацевтической промышленности

Гранулятные смеси, Порошковые смеси, Влажная грануляция

4.     Супермощный миксер для косметической промышленности.

Керамические стоматологические смеси, Тени для век, Пудры для лица


Техническое обслуживание и очистка

Техническое обслуживание и очистка необходимы для обеспечения долговечности и эффективности смесителя с высоким усилием сдвига.В этом разделе мы обсудим различные процедуры обслуживания и очистки высокоскоростных миксеров.

Смазка

Смазка необходима для предотвращения износа движущихся компонентов смесителя с высоким усилием сдвига.Смазочные материалы наносятся на подшипники, шестерни и другие движущиеся части, чтобы уменьшить трение и продлить срок службы компонентов.

Очистка

Очистка необходима для предотвращения загрязнения продукта и обеспечения качества конечного продукта.Смесители с высоким усилием сдвига следует очищать после каждого использования с использованием соответствующих чистящих средств и процедур.

Заключение

Смесители с высокой скоростью сдвига — это мощные машины, которые необходимы для смешивания, смешивания, эмульгирования и диспергирования различных типов продуктов в фармацевтической, пищевой и химической промышленности.Понимание компонентов смесительной машины с высоким сдвиговым усилием необходимо для оптимизации процесса смешивания и обеспечения качества продукта.
