Что такое блендер для бункеров?
Бункерный блендер (также известный как бункерный смеситель IBC, смеситель с квадратным конусом или блендер после бункера) представляет собой высокоэффективную и беспыльную систему смешивания. Его основная конструкция включает смесительный бункер квадратной конической формы, который выполняет функции как камеры смешивания, так и контейнера для обработки материалов. Бункер имеет квадратное входное отверстие вверху и коническое выпускное отверстие внизу с большими внутренними дугообразными переходами, обеспечивающими отсутствие мертвых углов во время смешивания.
Во время работы бункер надежно фиксируется на многомерной вращающейся раме. В отличие от традиционных смесителей, которые вращаются вокруг одной оси, этот бункерный блендер IBC выполняет сложные асимметричные вращения, в результате чего материалы перемещаются по постоянно меняющимся путям потока внутри бункера. Это уникальное движение создает интенсивную конвекцию и сдвиговое перемешивание, обеспечивая очень однородные результаты смешивания.
Материалы смешиваются в полностью герметичном контейнере IBC, вращающемся на 360 градусов. Верхняя часть бункера оснащена большой герметичной загрузочной крышкой для загрузки и осмотра, а нижняя часть оснащена специально разработанным дроссельным клапаном или шаровым клапаном, который предотвращает утечку даже при высокоскоростном вращении. Поскольку смешивание достигается за счет вращения всего контейнера, а не за счет использования внутренних лопастей, этот процесс бережен к материалу и исключает риск перекрестного загрязнения или ухудшения качества продукта. После смешивания бункер IBC поворачивается так, чтобы выпускное отверстие было обращено вниз, что обеспечивает полную выгрузку материала благодаря его обтекаемой геометрии без мертвых углов. Эта закрытая и беспыльная система не только обеспечивает превосходную однородность и воспроизводимость смешивания, но также полностью соответствует стандартам GMP, широко необходимым в фармацевтической, пищевой и химической промышленности.
Если требуемая емкость превышает 1000 л, мы рекомендуем использовать наш двухколонный смеситель для бункеров IBC . Этот смеситель для бункеров IBC может обрабатывать до 3000 л.
Применение бункерных блендеров
Бункерные смесители (также известные как бункерные смесители IBC или порошковые смесители после бункера) широко используются в различных отраслях промышленности для эффективных, равномерных и беспыльных процессов обработки и смешивания порошков, в том числе:
Пищевая промышленность
Эти бункерные блендеры IBC используются для смешивания сухих ингредиентов, таких как мука, сахар, сухое молоко и специи, в больших количествах, обеспечивая гомогенные смеси для таких продуктов, как торты, печенье, порошковые растворимые напитки и смеси приправ. Их закрытая, беспыльная конструкция обеспечивает гигиену и соответствие стандартам безопасности пищевых продуктов.
Фармацевтическая обработка
В фармацевтическом производстве смесители для порошковых бункеров и смесители для бункеров IBC играют ключевую роль в смешивании активных фармацевтических ингредиентов (API) с вспомогательными веществами при производстве таблеток, капсул и гранул. Конструкция, соответствующая GMP, гарантирует высокую точность, повторяемость и предотвращает перекрестное загрязнение в чистых помещениях.
Химическая промышленность
Эти блендеры после бункера идеально подходят для смешивания порошков, гранул и даже небольших количеств жидкостей и обеспечивают равномерное смешивание тонких химикатов, моющих средств, пигментов и катализаторов. Конструкция из нержавеющей стали обеспечивает устойчивость к коррозии и безопасную эксплуатацию в промышленных условиях.
Способы загрузки бункера в блендер
Блендер Bin предлагает гибкие методы подачи, соответствующие различным потребностям в обработке материалов. Основные варианты включают ручную подачу, подачу с помощью вакуумного питателя и станцию беспыльной подачи с вакуумным питателем для материалов в мешках.
1. Ручная подача
Операторы вручную загружают сырье в бункер IBC. Этот метод прост и экономически эффективен, что делает его пригодным для мелкосерийного производства или добавления определенных ингредиентов.
2. Подача с помощью вакуумного питателя
Вакуумный питатель автоматизирует передачу материала в бункер-смеситель, обеспечивая эффективную загрузку без пыли. Этот метод идеально подходит для крупномасштабного производства, сокращая ручной труд и сохраняя при этом чистоту рабочей среды. Однако этот метод не подходит для материалов в мешках.
3. Станция беспыльной подачи материалов в мешках.
При работе с расфасованным сырьем к вакуумному питателю можно подключить беспыльную станцию подачи. Эта система позволяет операторам безопасно опорожнять мешки без загрязнения пылью, улучшая гигиену на рабочем месте и защищая здоровье работников. При этом беспыльная станция подачи может быть оснащена однослойным ситом для фильтрации примесей и комков из мешкового материала, что значительно снижает попадание комков и загрязнений в смеситель. Этот вид агломерированного материала необходимо измельчить с помощью пульверизатора (штыревой мельницы) , а затем поместить в бункер-блендер IBC для смешивания.
Выбрав подходящий метод подачи, производители могут повысить эффективность, поддерживать чистоту и обеспечить бесперебойную подачу материала в своих производственных процессах.
4. Загрузка платформы
Если ваше сырье хранится на втором этаже, мы обеспечиваем подходящую погрузочную платформу, а затем помещаем бункер под платформу. Это решение подходит для подачи сырья на втором этаже, позволяет избежать неудобств, связанных с ручной обработкой, и обеспечивает эффективную обработку за счет разгрузки платформы. Однако если речь идет только о загрузке, но материалы и миксер находятся на одном этаже, не рекомендуется использовать метод загрузки платформы.
Пожалуйста, сообщите нам, исходя из конкретной ситуации с сырьем в вашей компании, и мы порекомендуем вам лучшее решение по кормлению, исходя из ваших потребностей.

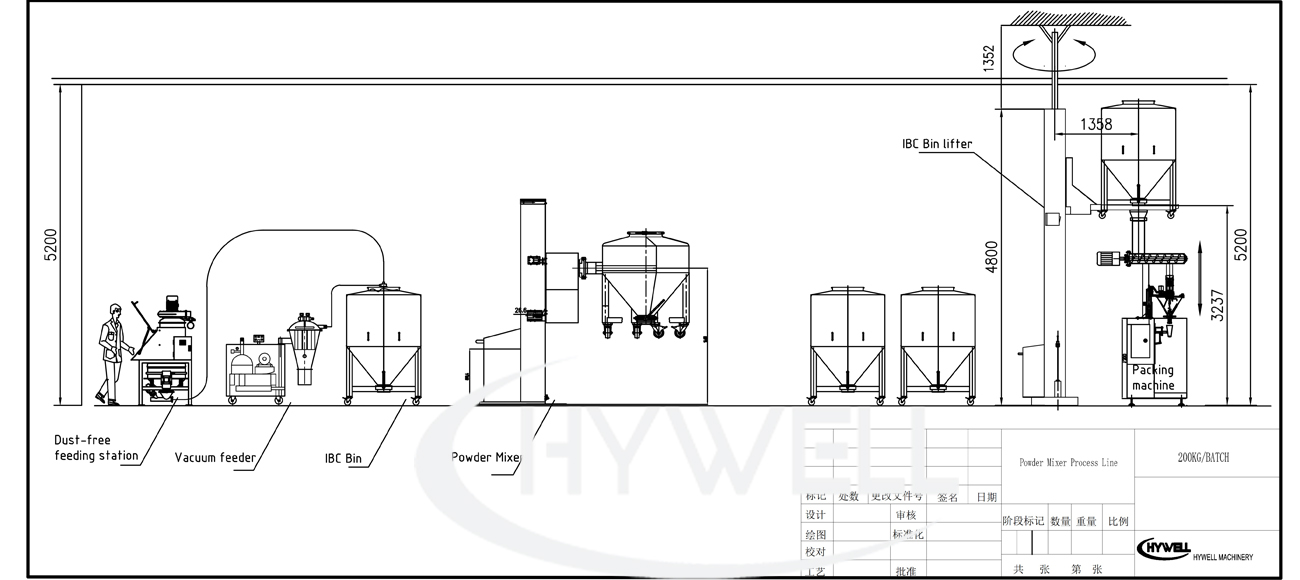

Полностью закрытая технологическая схема смешивания порошков
Полностью закрытый процесс смешивания порошков
Как правильно выбрать блендер для порошков IBC?
Прежде чем заказывать специальный блендер для бункеров, предоставьте следующую информацию, чтобы помочь нашим инженерам спроектировать подходящее оборудование:
1. Физические свойства материала.
Объемная плотность: ключевой фактор в определении эффективного объема смешивания.
Содержание влаги/гигроскопичность: Легко ли порошок впитывает влагу или образует комки?
Текучесть: Оцените текучесть порошка (отличная, хорошая, удовлетворительная или плохая).
Адгезивность: Прилипает ли материал к стенке контейнера? Какова приемлемая норма остатка?
2. Смешивающая способность
Производительность: Определите размер партии (например, кг на партию), чтобы выбрать правильный объем смесителя.
Качество и эффективность смешивания: Требование к однородности: Укажите желаемую однородность (например, RSD ≤ 5%).
Время смешивания: укажите максимально допустимое время для каждой партии.
3. Обращение с материалами
Способ подачи: ручная загрузка, вакуумная система транспортировки, станция разгрузки биг-бэгов или интеграция с предшествующим оборудованием (например, ситом, мельницей).
Метод разгрузки: прямое подключение к последующему оборудованию, например, бункерам или упаковочным машинам, для закрытой передачи без пыли.
4. Правила и стандарты
Стандарты. Должна ли система соответствовать GMP или другим нормативным стандартам (например, FDA, CE)?
5. Материал изготовления и отделка поверхности.
Основной материал: нержавеющая сталь 304 или 316L.
Шероховатость поверхности: механическая полировка (Ra ≤ 0,8 мкм), электрополировка (Ra ≤ 0,4 мкм) или обработка по индивидуальному заказу для обеспечения гигиенических требований.
6. Очистка и стерилизация
Метод очистки: ручная очистка, полуавтоматическая система мойки и сушки контейнеров или полная система CIP (очистка на месте) для фармацевтического или пищевого применения.
7. Безопасность и взрывозащита
Порошок легковоспламеняющийся или взрывоопасный? Укажите требуемый уровень взрывозащиты (например, Ex d IIB T4) и необходимость защиты от азота.
8. Автоматизация и контроль
Уровень управления: Базовое ручное управление или полностью автоматическое управление ПЛК + ЧМИ.
Управление данными: необходимость хранения рецептов, записи партий или соблюдения целостности данных (например, CFR 21, часть 11).
9. Установка и условия на месте
Доступное пространство: укажите размеры (Д × Ш × В) места установки.
Коммунальные услуги: Подтвердите доступность электропитания (напряжение/частота/фаза) и других инженерных сетей предприятия.
Рабочее видео блендера для почтовых ящиков
Технические характеристики блендера для почтовых ящиков
Модель | Общий объем (L) | Операция по объему (L) | Максимальная загрузка (кг) | Власть (кВт) | Масса (Кг) | Размер (мм) |
ХТД-200 | 200 | 160 | 80 | 4.75 | 1200 | 2150x2210x3000 |
ХТД-400 | 400 | 240 | 120 | 4.75 | 1500 | 2460x2410x3200 |
ХТД-600 | 600 | 480 | 240 | 7 | 2200 | 2950x2860x3200 |
ХТД-800 | 800 | 640 | 320 | 7 | 2600 | 2950x2860x3500 |
| 1. Hywell Machinery оставляет за собой право на дизайн без уведомления 2 . Все характеристики Bin Blender являются настолько точными, насколько это возможно, но они не являются обязательными. 3. Этот блендер IBC для бункеров имеет удобный доступ для очистки между двумя партиями. |
Как правильно выбрать порошковый блендер IBC для вашего применения？
Выбор правильного бункерного смесителя IBC в основном зависит от четырех ключевых факторов:
Тип материала. Учитывайте, что вы смешиваете:
Легкосыпучий порошок или гранулы → Стандартная модель смешивания
Мелкий порошок с плохой сыпучестью → рекомендуется более мощный приводной двигатель
Материал с высокой насыпной плотностью → Модель для тяжелых условий эксплуатации.
Гигроскопичный или чувствительный материал → Герметичная конструкция, не содержащая пыли.
Если ваш продукт представляет собой фармацевтический, пищевой или дорогостоящий химический материал, выберите контактную поверхность из нержавеющей стали 316L, соответствующую требованиям GMP..
Производительность смешивания на партию
Определите, сколько килограммов на партию вам необходимо переработать.
Например:
200 кг за партию → модель с контейнером 500 л
400 кг за партию → модель с контейнером 1000 л
800 кг за партию → модель с бункером на 2000 л
Всегда оставляйте 20–30 % свободного пространства внутри бункера для оптимальной эффективности перемешивания.
Маркировка: 1. Диапазон объема контейнера (например, 100 л, 200 л, 500 л, 1000 л, 1500 л, 2000 л).
2. Стандартные модели смесительного оборудования Hywell рассчитаны на объемную плотность материала 0,5 г/см⊃3;. Если объемная плотность превышает 0,6 г/см⊃3;, необходима модель повышенной прочности. Обратитесь в компанию Hywell, и мы предоставим вам правильную модель.
Требования к очистке и соблюдению требований
Для пищевой и фармацевтической промышленности → выбирайте модели с гладкими внутренними поверхностями и дополнительной системой CIP-мойки.
Для химической промышленности → может потребоваться взрывозащищенный двигатель (опция ATEX).
Для частой смены продуктов → Быстроразъемная конструкция для легкой очистки.
Таблица быстрого выбора
Объем бункера | Рекомендуемая модель | Типичный вес партии | Приложение |
100–500 л | Маленький миксер IBC | 40–200 кг | Лаборатория/Пилот/Малое производство |
500–1000 л | Средний миксер IBC | 200–400 кг | Общепромышленное использование |
Все еще не уверены?
Если вы предоставите следующую информацию, мы сможем порекомендовать вам точную модель:
Тип материала
Объемная плотность (кг/м⊃3;)
Вес партии (кг)
Промышленность (пищевая/фармацевтическая/ химическая/другая)
Благодаря этим пяти деталям выбор правильного бункерного смесителя IBC становится быстрым и точным.
Структура бункерного порошкового блендера
Конструкция смесителя для порошков с бункером ориентирована на эффективный подъем и смешивание материалов. К его ключевым структурным компонентам относятся:
Хоппер
Бункер служит основным компонентом, в котором материалы хранятся перед подъемом. Обычно он имеет коническую или цилиндрическую форму, что обеспечивает плавный поток материала. Некоторые модели оснащены вибрирующими или наклоняемыми бункерами для предотвращения комкования или прилипания материала.
Подъемный механизм
В зависимости от производственных требований подъемный механизм может быть механическим или гидравлическим. Он предназначен для транспортировки материалов из бункера на высоту смешивания, обеспечивая плавное и надежное перемещение.
Смешивающий механизм
После того, как бункер поднят на заданную высоту, система смешивания вращает фиксированный бункер по часовой стрелке и против часовой стрелки, обеспечивая равномерное смешивание материалов внутри.
Система управления
Блендер с подъемным бункером оснащен автоматизированной системой управления, позволяющей операторам контролировать и регулировать процессы смешивания и подъема. Эти системы могут включать таймеры, регуляторы скорости и датчики для обеспечения согласованности и оптимизации эффективности производства.
Разгрузочный механизм
После смешивания машина для смешивания порошков включает в себя систему разгрузки для передачи смешанного материала на следующий этап производства, например, на упаковку, гранулирование или хранение. Наша компания обычно включает в себя бункерный элеватор для подъема бункера на упаковочную машину или таблеточный пресс для разгрузки.
Преимущества порошкового блендера BC Bin
Бункерный смеситель для порошков серии HTD компании Hywell Machinery предлагает значительные преимущества по сравнению с традиционными решениями для смешивания, обеспечивая высокую эффективность, безопасность и соответствие стандартам GMP.
Превосходная однородность смешивания
Блендер IBC обеспечивает равномерное смешивание, поскольку все материалы находятся в непрерывном движении.
Защита целостности частиц
Смешивание на основе силы тяжести применяет минимальные и равные силы, предотвращая деградацию материала.
Короткое время смешивания
Отсутствие трения исключает повышение температуры и предотвращает появление локальных горячих точек.
Быстрая и легкая очистка
Разработан для обеспечения гигиенической безопасности и легкой очистки.
Низкое энергопотребление
Эффективная работа снижает энергопотребление.
Несколько защитных блокировок
Оснащен несколькими механизмами безопасности для безопасной работы.
Интеллектуальное управление ПЛК и ЧМИ
Имеет интуитивно понятный графический интерфейс для бесперебойной работы.
Гибкая передача материалов
Легко перемещается с помощью контейнера IBC, установленного на тележке.
Регулируемое время и скорость смешивания
Настройки можно настроить через интерфейс сенсорного экрана.
Автоматизированное позиционирование и отчетность
Включает автоматическое позиционирование, печать записей, отчеты о сбоях и аварийные оповещения.
Сменные контейнеры IBC
Совместимость с различными материалами для универсального производства.
Полностью автоматизированная работа
Автоматически выполняет подъем и перемешивание.
Компактный и современный дизайн
Экономия места, гладкий внешний вид и однородность смешивания 99 %..
Гигиеничная и легкая разгрузка
Тщательно отполированные внутренние и внешние поверхности без мертвых углов предотвращают перекрестное загрязнение.
Строительный материал для порошкового блендера IBC
Hywell Machinery предлагает блендер с бункером-подъемником серии HTD с контактными деталями из нержавеющей стали SS304, SS316L, титана, дуплексной нержавеющей стали и других материалов по мере необходимости. Электрические компоненты системы управления могут быть настроены в соответствии с конкретными потребностями клиентов.
IBC Бин
IBC Танк
Работа блендера IBC
Смеситель для бункеров IBC, также известный как смеситель для бункеров IBC, представляет собой широко используемую промышленную систему для смешивания порошков, известную своей высокой однородностью смешивания, работой без пыли и эффективной погрузочно-разгрузочными работами. Подвижная конструкция контейнера IBC значительно повышает эксплуатационную гибкость, упрощая процессы загрузки, смешивания, выгрузки и очистки. Этот блендер для порошков также можно легко интегрировать с предшествующим и последующим оборудованием, таким как вакуумные конвейеры, мельницы и упаковочные системы, чтобы сформировать полноценную линию гранулирования твердых веществ, эффективно снижая выбросы пыли и предотвращая перекрестное загрязнение, вызванное повторяющимися перемещениями материала. Блендер IBC серии HTD предназначен для смешивания порошков в больших объемах и может обрабатывать широкий спектр порошкообразных и гранулированных составов в фармацевтической, пищевой и химической промышленности, обеспечивая как высокую эффективность, так и соответствие стандартам GMP.
Операционный процесс постбеночного блендера
Контейнер IBC устанавливается на поворотную раму.
Оператор устанавливает параметры через сенсорную панель управления.
Контейнер поднимается на нужную высоту.
Система привода начинает вращаться, перемешивая содержимое в течение заданного времени с заданной скоростью.
После завершения цикла смешивания система автоматически останавливается на необходимом уровне смешивания.
Подъемная система опускает контейнер на пол.
Оператор убирает контейнер IBC, отмечая завершение процесса смешивания.
Система записывает и генерирует отчет обо всем процессе смешивания для контроля качества и отслеживания.
Система смешивания в бункерах серии HTD обеспечивает высокоравномерное смешивание порошков и гранул, что делает ее идеальной для отраслей, где требуется постоянное качество продукции.
Индивидуальный дизайн и техническая поддержка
Hywell Machinery предлагает индивидуальные решения, основанные на ваших производственных мощностях и требованиях к планировке предприятия. Наши инженеры разработают оптимальный план компоновки с учетом конкретных условий и эксплуатационных потребностей вашего цеха.
Если вы заинтересованы в нашей машине для смешивания бункеров IBC, пожалуйста, свяжитесь с Hywell Machinery для получения консультации специалиста и получения дополнительной информации.
Диффузионные миксеры IBC Bin имели следующие опции:
1. Общий объем диффузионного блендера IBC Bin.
Общие объемные размеры варьируются от 100 до 1000 литров.
2. Материалы диффузионного блендера IBC Bin.
Барабаны могут быть изготовлены из нержавеющей стали SUS304, SUS316L, титана и дуплексной стали.
3. Система управления диффузионным блендером IBC Bin.
Подъемный смеситель порошка имеет больше возможностей выбора, например, кнопочный или HMI+PLC.
4. Система подачи смесителя IBC Bin Lifting.
Система подачи для машины для смешивания порошков может быть ручным или пневматическим конвейером или вакуумным питателем..
Метод очистки бункера для порошкового смесителя
1. Остановить работу
Перед очисткой пододвиньте бункер смесителя для бункеров к станции очистки и переместите его в фиксированное положение станции очистки, чтобы чистящий шарик мог войти в бункер.
2. Очистите остатки
Откройте верхнюю крышку бункера и очистите остаток в миксере. Материал, прилипший к внутренней стенке и лопастям смешивания, можно удалить с помощью таких инструментов, как скребки или щетки.
3. Установите устройство очистки: вручную переместите чистящий шар нижней станции очистки в бункер.
3. Процесс очистки
Включите переключатель станции CIP-мойки для автоматической очистки внутренней части бункера.
4. Ручная очистка поверхности.
Используйте ручной чистящий пистолет, чтобы распылить пыль на поверхность бункера. Вы можете протереть корпус устройства влажной тканью или моющим средством, чтобы сохранить его в чистоте и порядке.
6. Сушка и сборка
Поместите очищенные детали в хорошо проветриваемое помещение для просушки. Убедившись, что детали полностью высохли, соберите их в соответствии с руководством по эксплуатации оборудования или инструкциями по эксплуатации. Убедитесь, что все детали установлены и затянуты правильно.
Видео процесса очистки блендера IBC
Метод сушки порошкового смесителя IBC Bin
После очистки бункер с квадратным конусом (IBC Bin) следует оставить высыхать естественным путем. Hywell Machinery также имеет встроенную машину для очистки и сушки. Это устройство для очистки контейнеров IBC может автоматически очищать бункер. После очистки бункера он может переключиться на процесс автоматической сушки горячим воздухом внутри бункера. Конкретный процесс использования выглядит следующим образом:
1. Переместите бункер в предназначенное для станции очистки положение.
2. Откройте верхнюю крышку контейнера IBC, опустите чистящую насадку и поместите ее в бункер.
3. Установите время очистки и включите кнопку очистки. По истечении времени автоматической очистки процесс очистки завершается.
4. Установите температуру и время сушки и включите кнопку сушки. По истечении времени автоматической сушки процесс сушки завершается. Если используется управление ПЛК, все настройки очистки и сушки могут автоматически завершить процесс очистки и сушки бункера.
Видео процесса очистки и сушки бункерного блендера IBC

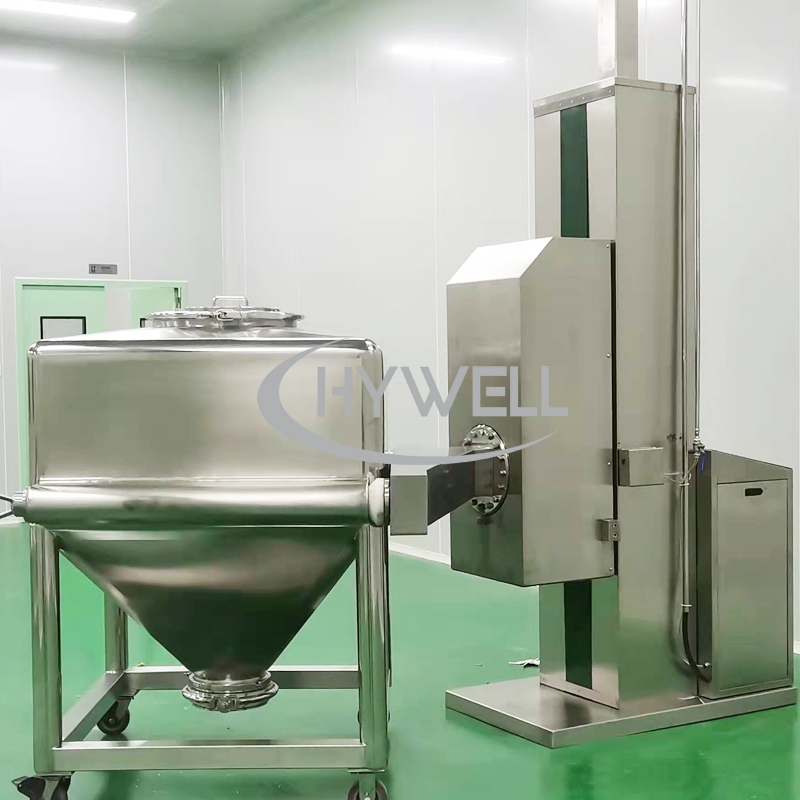

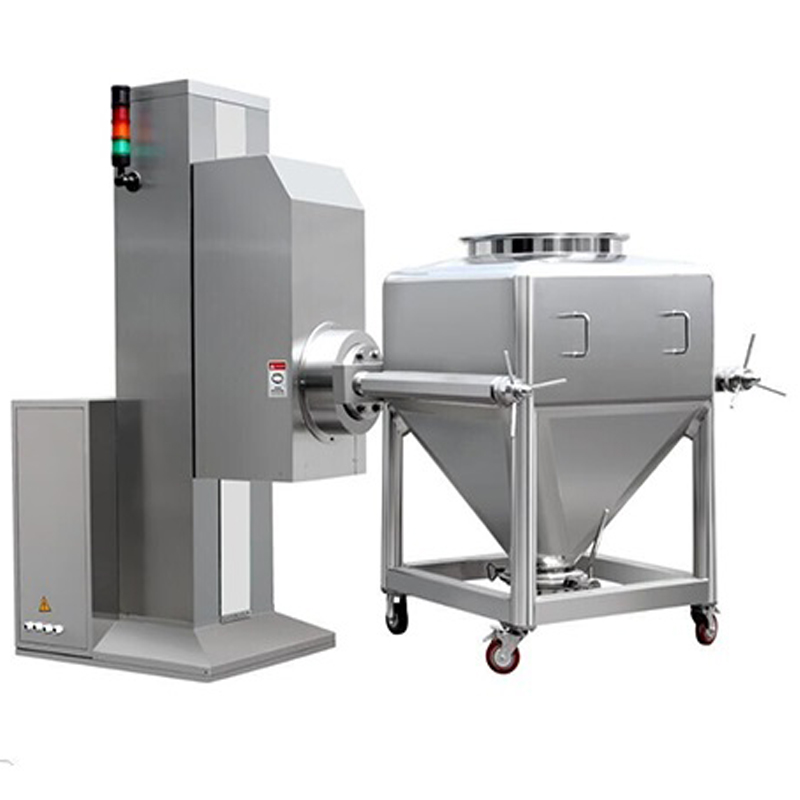

HTD IBC Смеситель для подъема бункеров
Почему стоит выбрать технику Hywell?
Благодаря более чем 20-летнему опыту компания Hywell Machinery стала надежным производителем бункерных блендеров в Китае, поставляя передовые решения для смешивания порошков по всему миру.
Мы объединяем проектирование, производство, тестирование и послепродажное обслуживание, гарантируя надежную работу и длительный срок службы каждой машины.
Часто задаваемые вопросы о машинах-блендерах
В1: Какие материалы можно смешивать в блендере?
A1: Блендеры с бункером подходят для сухих порошков и гранул, таких как фармацевтические наполнители, пищевые ингредиенты и тонкие химикаты.
В2: В чем разница между бункерным блендером IBC и фиксированным блендером?
A2: В бункерном блендере IBC используются съемные контейнеры, что позволяет обрабатывать несколько партий и материалов без очистки между циклами.
В3: Соответствует ли блендер GMP?
О3: Да, все бункерные блендеры Hywell спроектированы и изготовлены в соответствии со стандартами GMP.
В4: Можно ли настроить блендер для бункера?
А4: Абсолютно. Компания Hywell может настроить размер, тип бункера, систему управления и марку материала в соответствии с вашими потребностями.
